CAD图形界限怎么设置 CAD图形界限设置教程

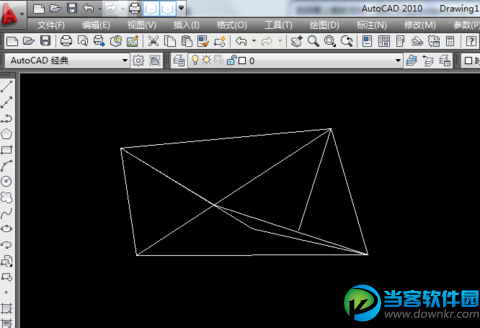

　　在CAD中进行大图绘制的时候，会发现屏幕不能完全显示我们绘制的图形，这个时候,我们就需要设置cad图形界限。那么，CAD图形界限怎么设置呢?一起来看看小编为大家准备的CAD图形界限设置方法介绍吧!

　　CAD中设置图形界限的快捷键是Limits，在命令栏中输入Limits，回车确定，指定左下角点或“开(ON)/(OFF)”<0,0000,0,0000>:/输入图形界限左下角的位置，默认为(0,0)/ 在此提示直接点击空格确定就可以了，然后命令栏会提醒你指定右上角点<0,0000,0,0000>:/输入图形界限右上角的左标，如<1,0000,1,0000>.就可以了。这时候你的图形界限就是10000*10000.在此范围内绘制的图形都能完全显示出来。

　　如果我们不需要在特定范围内绘制图形，仅仅是为了扩大绘图范围那么除了上面的方法还有其他方法。

　　1、在绘图区域绘制一个比较大的矩形或者圆，然后输入Z空格，再输入A空格，就可以了。

　　2、在命令栏里输入z，再在数字键盘上输入1/10000(后面的数字可以更改)然后就扩大了绘图区域，如果不能显示已经绘制的图形，就在输入Z空格，再输入A空格，就可以了。
