UG工程图应该使用什么软件的打开?能使用CAD查看UG工程图吗?今天小编为大家带来了使用CAD软件打开UG工程图的方法,如果您也想使用CAD软件打开UG工程图但是不会操作的话,就请查看这篇教程学习一下吧。

  具体步骤:

  在ug中进行如下操作。

  1、从建模转换到UG制图,做好图之后进行保存;

  2、点击 文件-导出-2D Exchange,出现2DEXCHANGE选项在文件栏中点选 “显示部件”;

  3、在要导出的数据栏中点选 “图纸”,并且在下拉栏中选择 “当前图纸”;

  4、等待UG自己转换就行了这个在CAD里面可以标注尺寸,修改,之后在建模里面画好图之后,转换到 制图 模块的时候,会出现对话框,如图:

UG工程图使用什么打开?使用CAD打开UG工程图的方法

  5、选择“使用模块”,在A3-无视图,A4-视图,A4-无视图,里面选择你需要的一个再确定即可!

  接着我们就可以使用cad打开UG转出的工程图,如图:

UG工程图使用什么打开?使用CAD打开UG工程图的方法

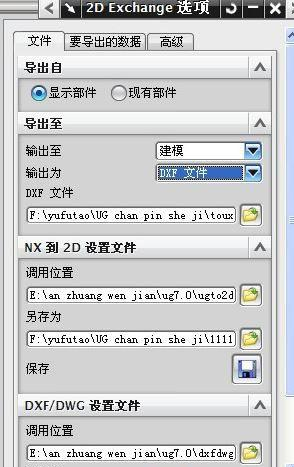

  一:选显示部件;

  二:输出至那里要选择建模;

  三:输出为那里可以选择 DXF或者DWG;

  四:“DXF文件”那里是选择输出文件的保存位置!
