AUTOCAD2004是一款功能非常强大的绘图软件,而且被广泛用在家具设计、纺织设计、机械建筑等等,那么,AUTOCAD2004图形形位公差怎么标注呢?下面就是AUTOCAD2004图形形位公差怎么标注的操作步骤,一起往下看看吧!

  方法步骤

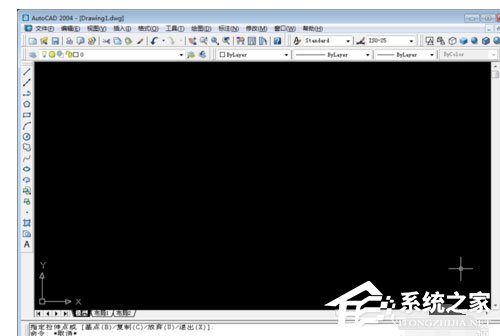

  1、打开AUTOCAD2004软件,进入绘图界面;

AUTOCAD2004图形形位公差怎么标注?

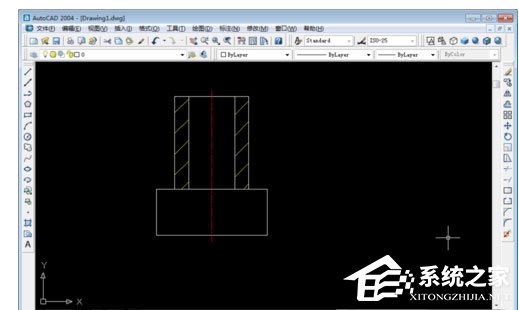

  2、绘制如下图示的图形文件;

AUTOCAD2004图形形位公差怎么标注?

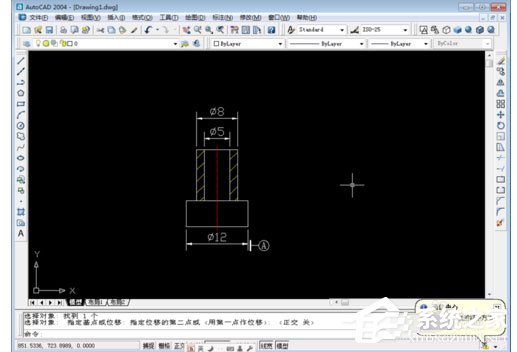

  3、为图形标注尺寸,及基准位置;

AUTOCAD2004图形形位公差怎么标注?

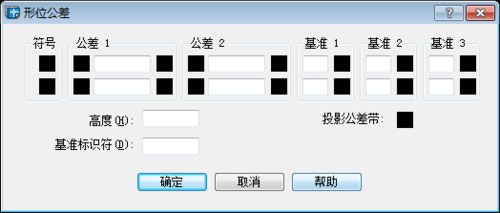

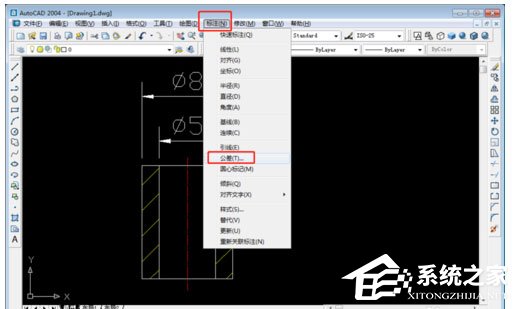

  4、在菜单栏点击“标注/公差”,出现“形位公差”对话框;

AUTOCAD2004图形形位公差怎么标注?

AUTOCAD2004图形形位公差怎么标注?

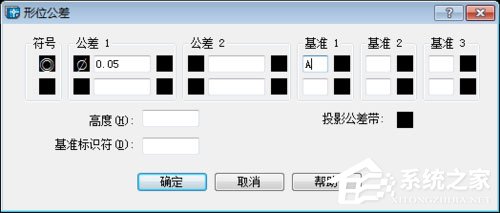

  5、在形位公差对话框内,根据工程的需要,添加合适的形位公差值;

AUTOCAD2004图形形位公差怎么标注?

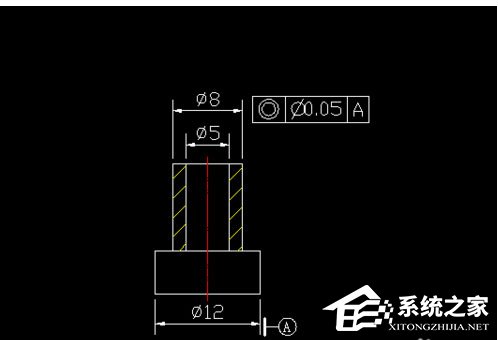

  6、点出确定,就得到如图所示的已经标注形位公差的图形。

AUTOCAD2004图形形位公差怎么标注?

  以上就是AUTOCAD2004图形形位公差怎么标注的详细操作步骤,按照上面的操作步骤来,你就能轻松的在AUTOCAD2004图形形位公差里添加标注啦!
