对于从事网络工程的小伙伴来说,绘制机架图是一件非常重要的事,因为机架图可以帮助工作人员了解机柜里的设备安装情况。那么,机架图要怎么绘制呢?很简单,拥有Edraw Max软件就能够轻松绘制,下面,我们就一起往下看看Edraw Max绘制机架图的方法吧!

  方法步骤

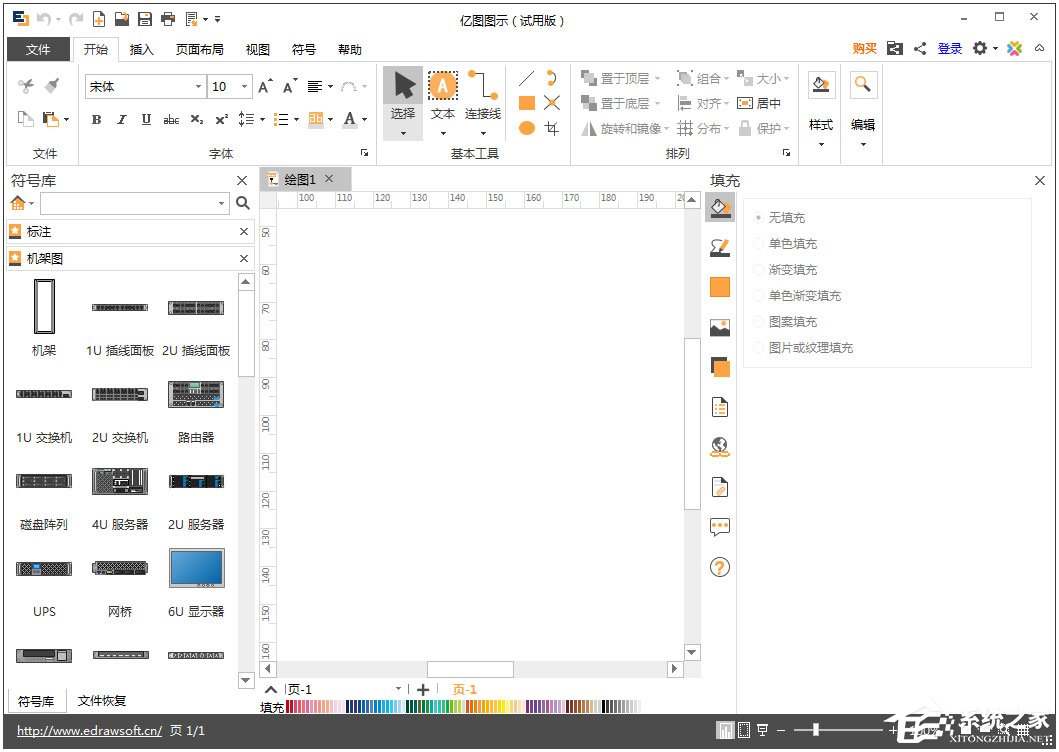

  1、打开亿图软件,选择“新建”,在“预定义模板和例子”中选择“网络图”,然后从右侧模板中选择机架图,双击进入绘图页面,左边会出现机架图符号库;

Edraw Max怎么绘制机架图?亿图图示绘制机架图的方法

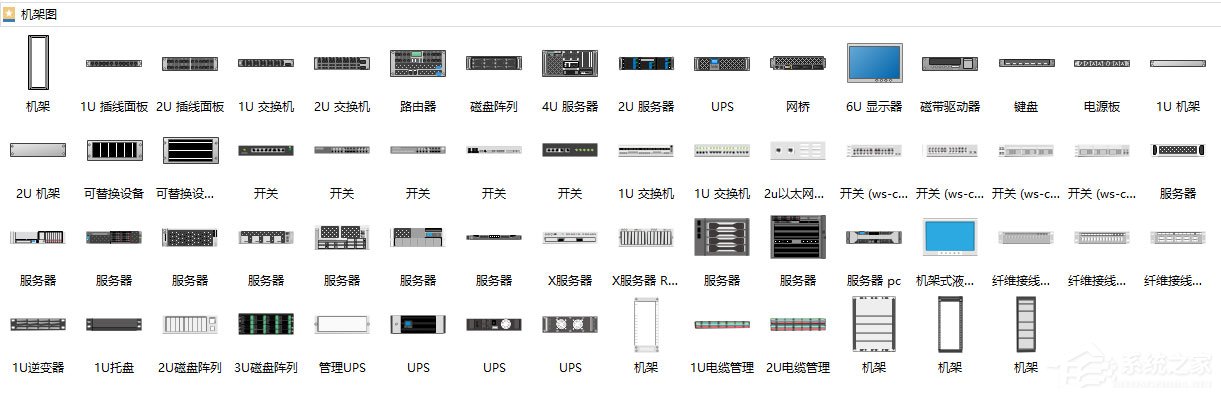

  2、亿图提供了大量绘制机架图所需要的图形、符号,包括系列设备、路由器、UPS、监视器、机架、磁盘阵列、磁带驱动器、网桥、可替换设备等。所有的符号都是矢量图,可随意设置U号。只需从符号库里拖拽所需的符号,然后就会自动弹出设置U号的窗口;

Edraw Max怎么绘制机架图?亿图图示绘制机架图的方法

  3、从页面左边的符号库拖拽需要的设备图形;

Edraw Max怎么绘制机架图?亿图图示绘制机架图的方法

  注意:设备图形可以吸附到机架上。当拖拽一个设备图形到机架时,机架上就会出现蓝色的X形连接点。当设备的两端变成红色的就意味着它们已经吸附在一起了。

  4、双击设备图形的左半边可以编辑U号,双击设备图形的右半边可以编辑描述;

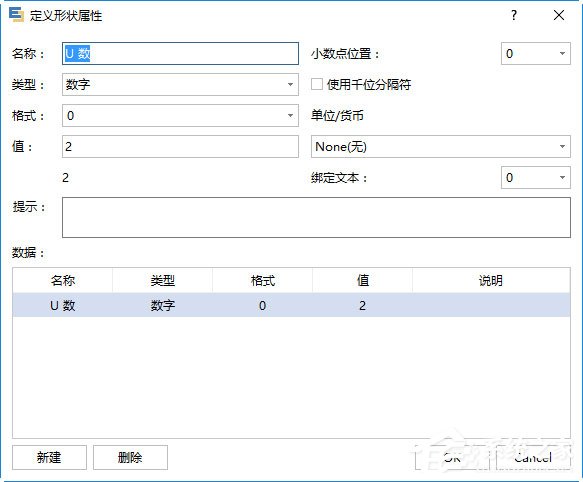

  5、使用图形储存数据,右击图形,并在右键菜单中选择定义形状数据。在弹出的对话框输入想要存储的数据值;

Edraw Max怎么绘制机架图?亿图图示绘制机架图的方法

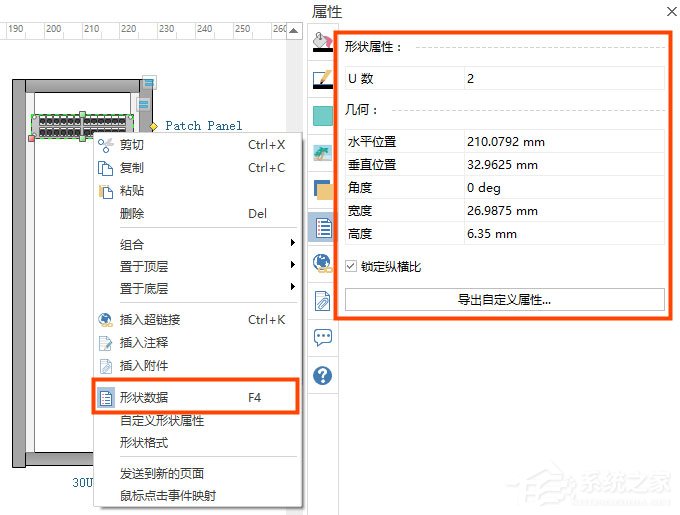

  6、导出数据报告:鼠标右键选择“形状数据”,或者点击视图栏下的数据按钮,形状数据窗口就会出现在绘图页面的右侧。点击窗口顶端的导出按钮,就会出现数据报告的对话框;

Edraw Max怎么绘制机架图?亿图图示绘制机架图的方法

  7、打印:当机架图完成以后,可以打印或者导出与他人分享,在文件菜单下可以找到打印选项;

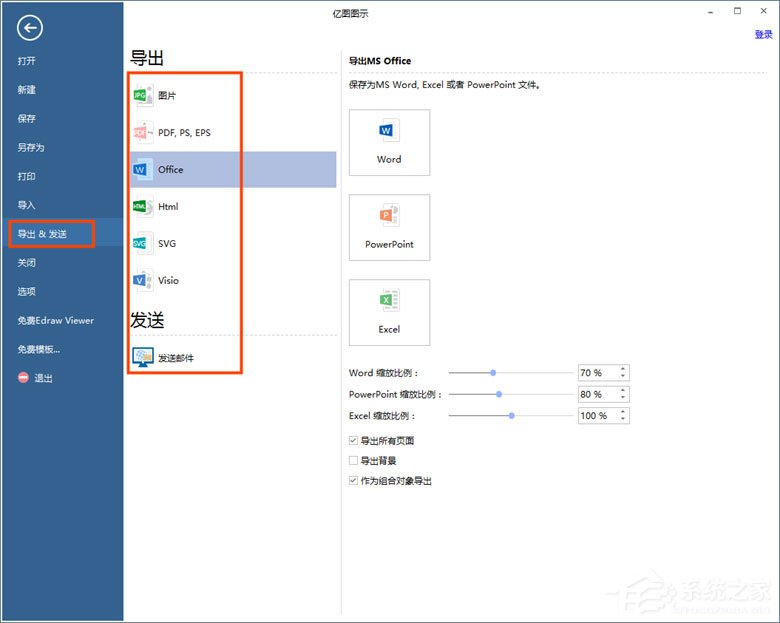

  8、导出:亿图支持多种导出格式,比如Office格式、PDF和很多图片格式。可以在文件菜单中,点击“导出和发送”,也可以使用绘图页面最上方的快捷导出按钮。

Edraw Max怎么绘制机架图?亿图图示绘制机架图的方法
