UG8.0怎么将曲面展开？UG8.0将曲面展开操作步骤

　　UG8.0是一款针对不同用户设置产品需求的图像制作软件，而且UG8.0在曲面造型方面也有很大的功能，那么，怎么在UG8.0将曲面展开呢？下面就是UG8.0将曲面展开的方法步骤，我们一起往下看看吧！

　　方法步骤

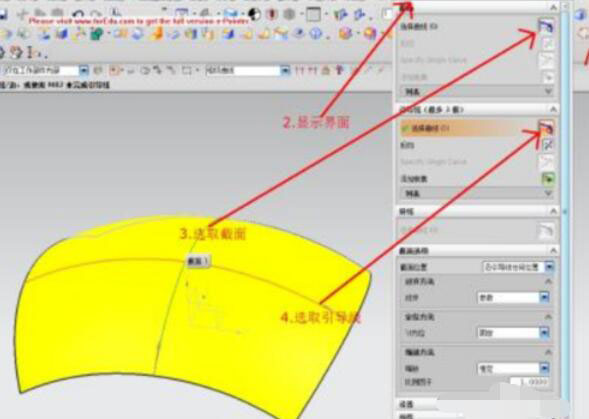

　　1、运用“网格曲面”功能生成曲面。注意中间的圆形曲线千万不要选。主曲线只选顶端的交点和下端的八角形曲线；

　　2、交叉曲线选择八条导引线，记得第一条交叉曲线要选择两次。凹下去部分 加一根线，你做法不对， 一个角为一个面，然后阵列；

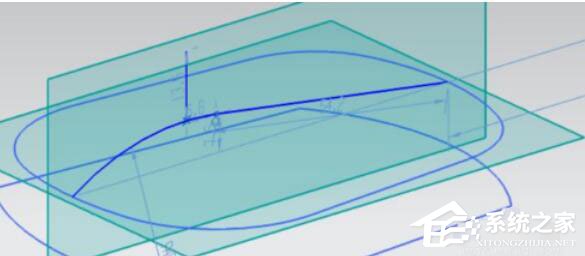

　　3、利用“缠绕/展开”曲线命令把两个边缘线展开，再把展开的曲线用直线连接成封闭曲线，利用有界平面命令来创建平面就是最终结果了；

　　4、在建模环境下，插入自曲线集的曲线缠绕/展开，选择缠绕面即为选择管子，选择缠绕平面即为选择所建的那个平面；

　　5、选择曲线即为选择那些你要放到平面上的相贯线，然后选择展开选项，选择曲线即为选择那些你要放到平面上的相贯线，然后选择展开选项；

　　6、然后进入制图模块中，把曲线显示在图纸上。在开始下面有一个模块的还可以弄成剖切，加标注。

　　以上就是UG8.0将曲面展开的操作步骤，如果你想在UG8.0将曲面展开的话，那就赶快根据上面的方法步骤学起来吧！
