当我们使用AutoCAD软件绘制完图纸以后,在打印输出之前最需要涉及的操作也就是页面设置了,在页面设置里我们可以设置打印的图纸尺寸、图形方向等。那么,AutoCAD 2020怎么创建页面设置呢?具体的页面设置创建方法我们就一起往下看看吧!

  方法步骤

  一、页面设置管理器

  页面设置是CAD从绘制到出图的最后一步,在打印前,可以新建一个或多个布局选项卡,每个布局选项卡都可以具有相关联的打印样式参数设置(设置打印参数设置的教学在最后一章节),因为如果您在同一图形中有多个不同图纸尺寸的布局时,这会很方便管理。

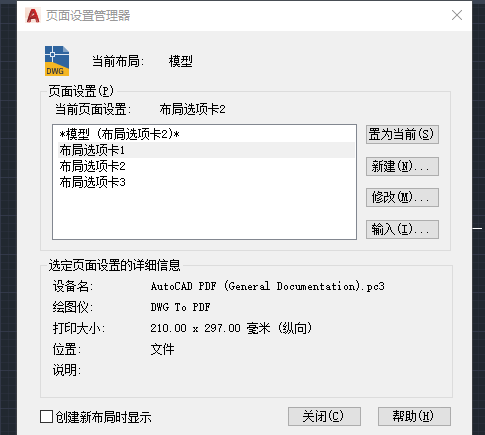

AutoCAD 2020怎么创建页面设置?AutoCAD2020页面设置管理器使用方法

  二、创建页面设置

  调出命令:PAGESETU “页面设置管理器”对话框中的各个按钮作用:

  【置为当前】将所选页面设置设定为当前布局的当前页面设置。不能将当前布局设定为当前页面设置。“置为当前”对图纸集不可用。

  【新建】显示“新建页面设置”对话框,从中可以为新建页面设置输入名称,并指定要使用的基础页面设置。

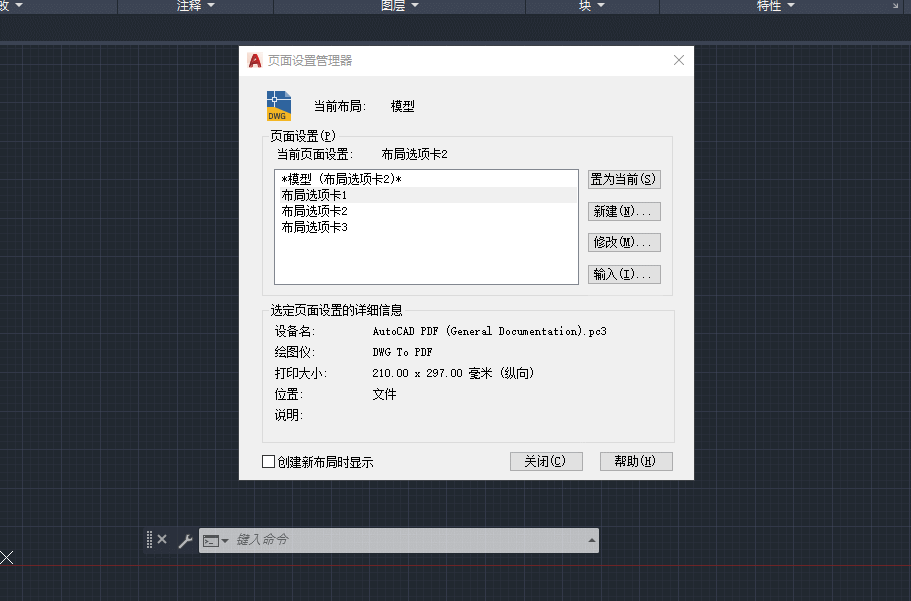

AutoCAD 2020怎么创建页面设置?AutoCAD2020页面设置管理器使用方法

  【修改】显示“页面设置”对话框,从中可以设置当前绘图页面的打印参数。

AutoCAD 2020怎么创建页面设置?AutoCAD2020页面设置管理器使用方法
