CAD快速看图怎么定义坐标系?最近有用户询问这个问题,CAD快速看图是一款相当出色的CAD看图软件,可以直接打开查看图纸,很是方便,那么怎么进行定义坐标系操作呢?就此,本篇带来了详细的CAD快速看图定义坐标系教程,一起看看吧。

  CAD快速看图定义坐标系教程:

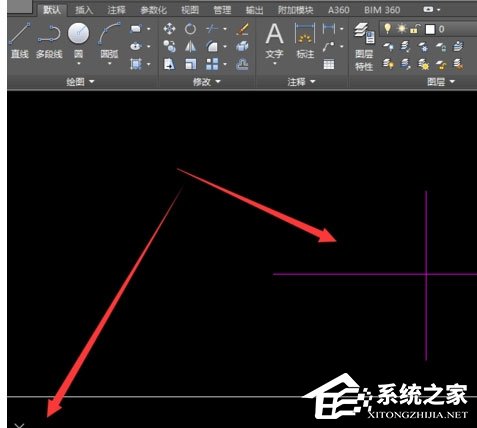

  1、CAD默认的坐标系是在绘制界面的左下角,现在想要自定义这个坐标系,就以图中的十字架交点作为原点建立坐标系;

CAD快速看图怎么定义坐标系?CAD快速看图定义坐标系教程

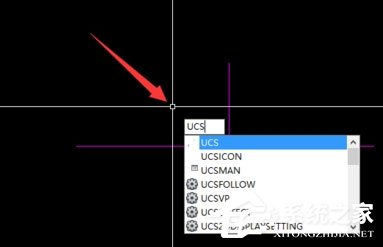

  2、在命令行中输入【ucs】即为用户坐标系;

CAD快速看图怎么定义坐标系?CAD快速看图定义坐标系教程

  3、就可以指定坐标原点,开启捕捉,指定十字架的交点为我们的原点;

CAD快速看图怎么定义坐标系?CAD快速看图定义坐标系教程

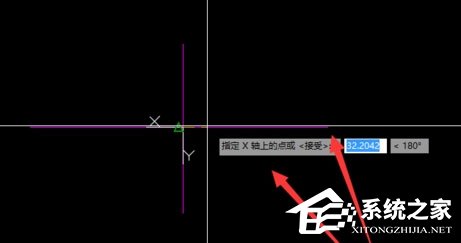

  4、指定X轴,自定义是自家的一条边;

CAD快速看图怎么定义坐标系?CAD快速看图定义坐标系教程

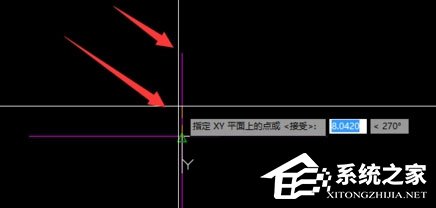

  5、指定Y轴,指定十字架的另一条垂直的边;

CAD快速看图怎么定义坐标系?CAD快速看图定义坐标系教程

  6、点击回车,我们的XY坐标轴就被我们重新定义了。
