AutoCAD 2009如何绘制三视图？AutoCAD2009绘制三视图的方法介绍

　　一般情况下，我们使用AutoCAD绘制图纸时，除了会绘制平面图一样，还会在绘制出该图形的三视图，这样就能从不同的视觉角度了解我们所绘制的图形。那么，AutoCAD 2009如何绘制三视图呢？下面，我们就一起往下看看吧！

　　方法/步骤

　　1、打开AutoCAD 2009，点击菜单栏中的【视图】在弹出的选项中选择【视口】，然后选择【四个视口】；

　　2、然后生成四个视口；

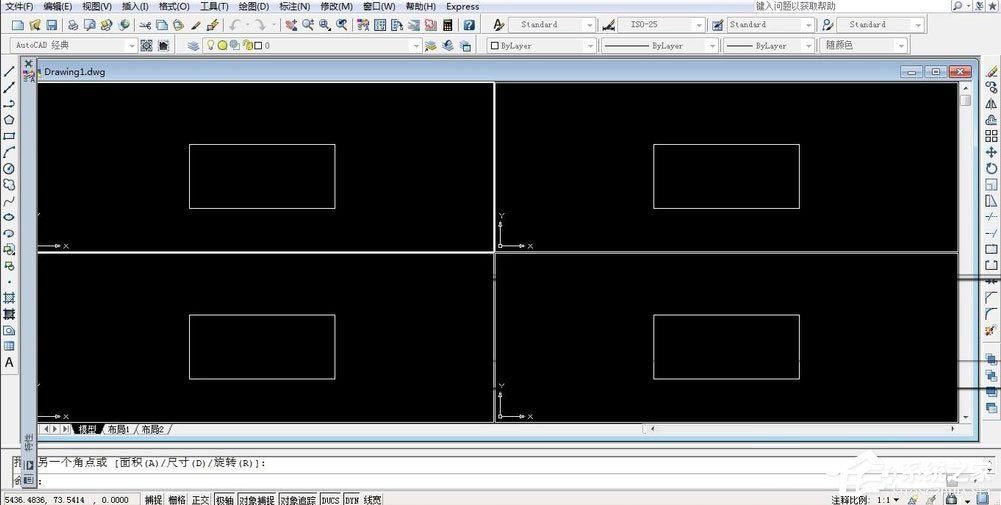

　　3、在第一个视口中画一个长方形，可以看到四个视口同时出现长方形，这意味着四个视口同步，而形状相同则意味着四个视口视图方向一致；

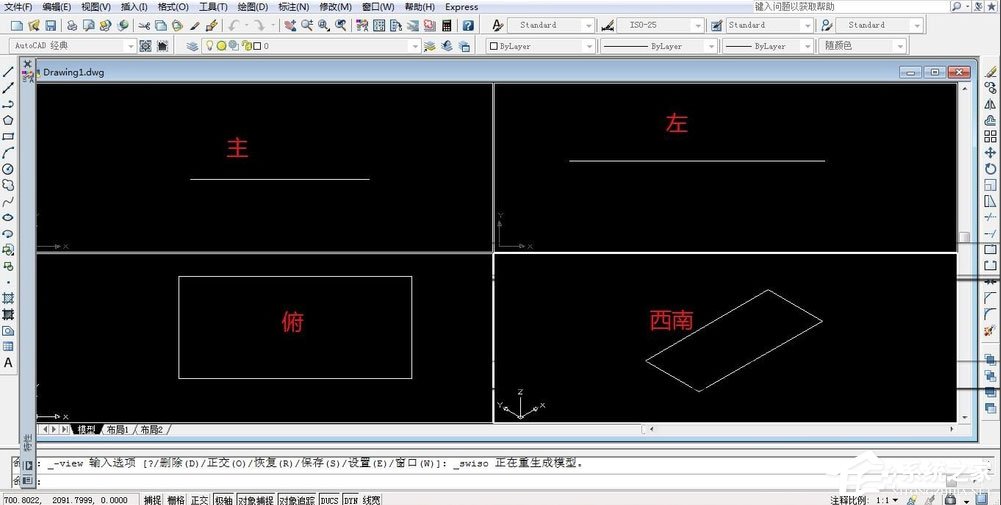

　　4、选中第一个视口，执行【视图】-【三维视图】-【主视】，然后依次按照这个这个方式设置另外三个视口，俯视、左视、正等测；

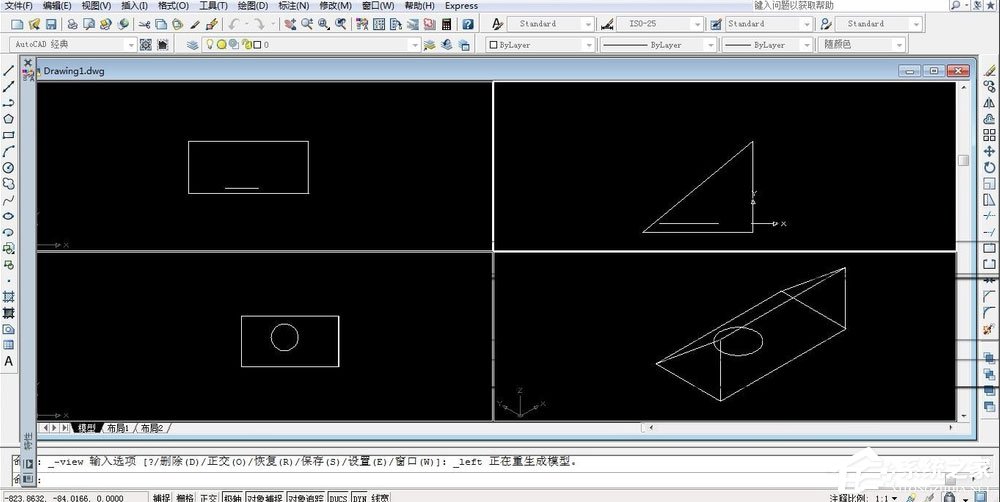

　　5、在主视口中画矩形，在正等测视口中画三角形连线，在俯视口中画圆，每画一步，都可以看到四个视口是同步变化的。
