Power Designer是一款非常专业的数据建模软件,它可以设计企业建模、数据库的设计、建立逻辑数据模型、建立SOA模型等等,那么在Power Designer里怎么建立逻辑数据模型呢?下面就是建立逻辑数据模型的操作步骤,一起往下看看吧!

  方法步骤

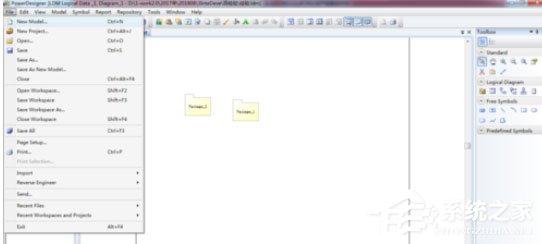

  1、先打开Power Designer,点击【文件】菜单,再选择【新建模型】;

在Power Designer里怎么建立逻辑数据模型?

  2、然后在【新建模型】界面,在【类型】中选择【信息】,在【类型项】中选择【逻辑数据模型】,然后点击【OK】;

在Power Designer里怎么建立逻辑数据模型?

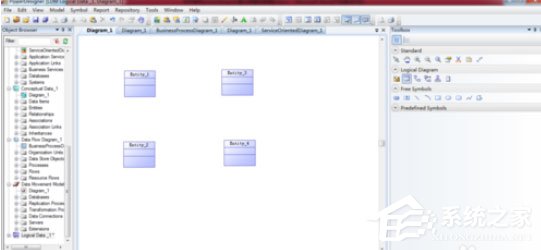

  3、接下来在右侧的工具栏中,在【逻辑图】下点击【实体】图标,然后在主窗口上点击一次,就生成一个实体;

在Power Designer里怎么建立逻辑数据模型?

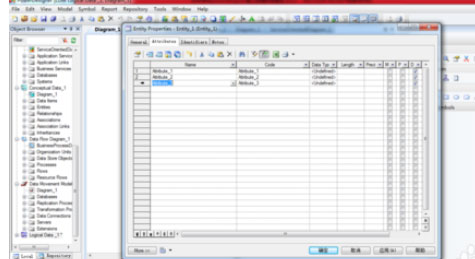

  4、这时双击某个实体,在弹出窗口中选择【属性】标签,然后可以增加实体的属性,然后点击【OK】;

在Power Designer里怎么建立逻辑数据模型?

  5、接着在右侧的工具栏中,在【逻辑图】下点击【关系】图标,然后在主窗口上点击一个实体,然后拖动鼠标连接到另一个实体,从而建立起实体间的1:N关系;

在Power Designer里怎么建立逻辑数据模型?

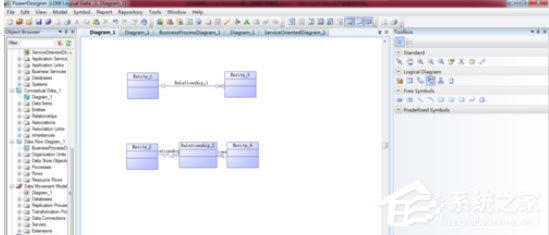

  6、然后在右侧的工具栏中,在【逻辑图】下点击【n-n关系】图标,然后在主窗口上点击一个实体,然后拖动鼠标连接到另一个实体,从而建立起实体间的N:N关系;

在Power Designer里怎么建立逻辑数据模型?

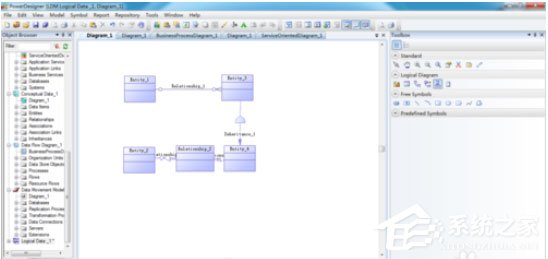

  7、最后一步在右侧的工具栏中,在【逻辑图】下点击【继承】图标,然后在主窗口上点击一个实体,然后拖动鼠标连接到另一个实体,从而建立起实体间的继承关系。

在Power Designer里怎么建立逻辑数据模型?
