迅捷CAD编辑器怎么标注钝角度数？迅捷CAD编辑器标注钝角度数的方法

　　迅捷CAD编辑器是一款CAD编辑器，那你知道迅捷CAD编辑器怎么标注钝角度数的吗？接下来我们一起往下看看迅捷CAD编辑器标注钝角度数的方法吧。

　　方法步骤

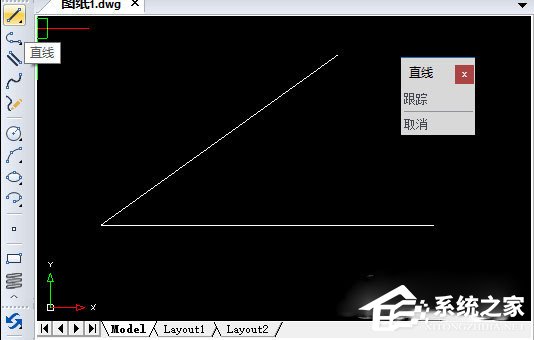

　　1、绘制一个未知度数的角

　　2、调用角度标注命令

　　我们在命令行里输入快捷键DAN，调用角度标注DIMANGULAR命令。

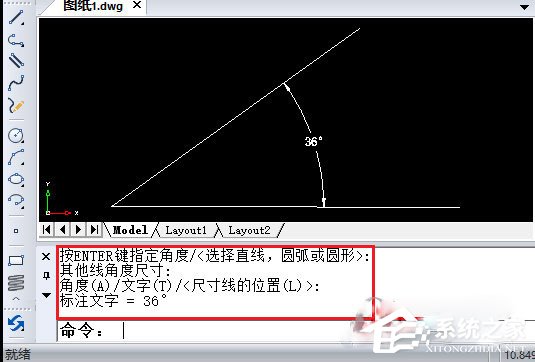

　　3、标注出锐角的度数

　　角度标注命令的调用后，命令行会显示相应的操作指示，按照指示提示，我们可以快速的标注出这个锐角的度数;

　　例子中绘制的角，锐角角度会自动标注文字显示为36°。

　　4、标注出钝角度数

　　接着方法依然同上，在命令行里输入快捷键DAN，调用角度标注DIMANGULAR命令；

　　此时命令行会提示“按ENTER键指定角度/<选择直线，圆弧或圆形>:”命令字样，我们直接按ENTER键指定角度；

　　此时命令行会提示“角度顶点:”命令字样，我们按照指示要求选择角度顶点；

　　此时命令行会提示“角度的第一面:”命令字样，我们按照指示要求选择角度的第一面；

　　此时命令行会提示“角度的其他面:”命令字样，我们按照指示要求选择角度的其他面；

　　此时命令行会再次提示“角度(A)/文字(T)/<尺寸线的位置(L)>:”命令字样，我们直接按ENTER键即可。

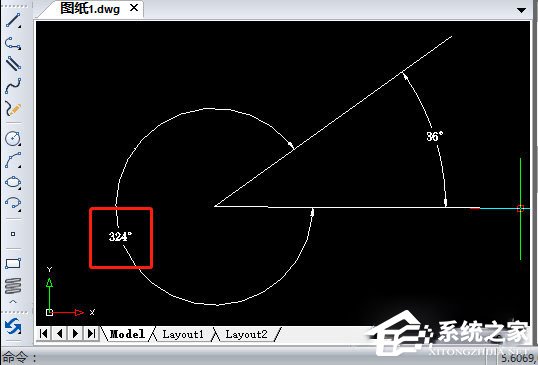

　　这时候绘图框中的角不 再标注出锐角度数，而是直接标出钝角度数324°。

　　以上就是迅捷CAD编辑器怎么标注钝角度数的全部内容，按照以上的方法操作，你就能轻松的掌握迅捷CAD编辑器标注钝角度数的方法了。
