使用AutoCAD进行工程绘图的时候,标注尺寸是一件非常重要的操作,可以说一个图纸只有标注上尺寸,它才有了可见的形态。不过,AutoCAD要怎么标注尺寸呢?下面,以AutoCAD 2008为例,小编这就来教教标注尺寸的方法。

  方法步骤

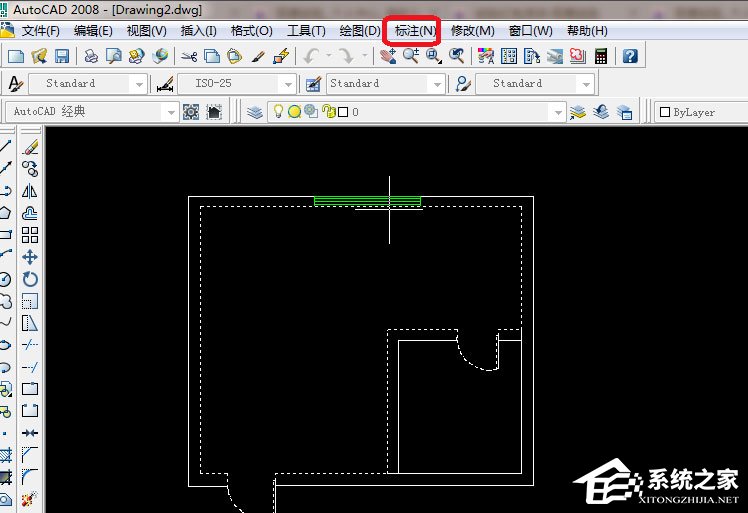

  1、单击标注,选择快速标注;

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法

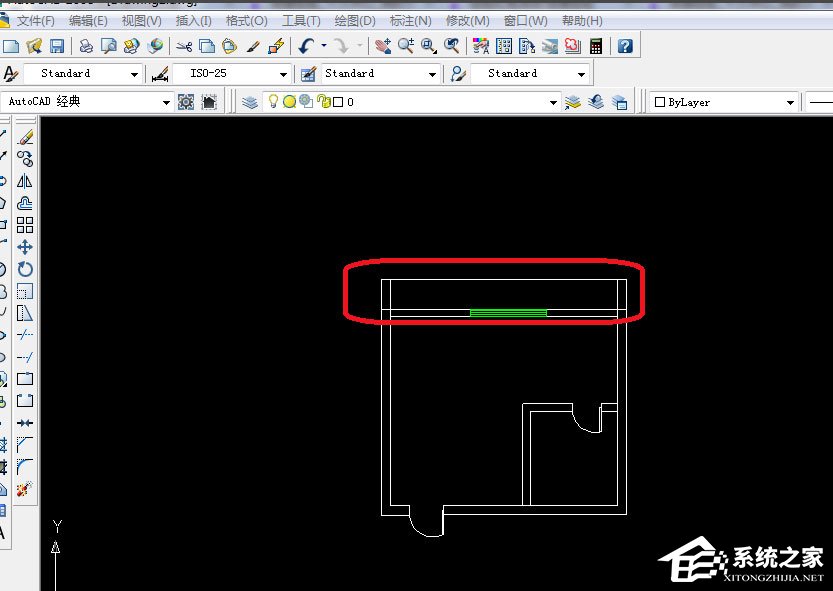

  2、在进行四边选择如下图可以所显示;

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法

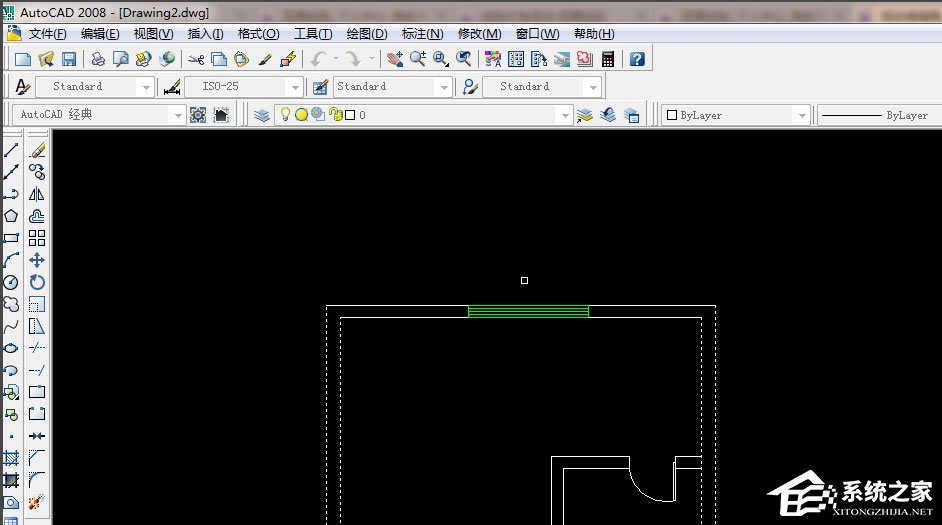

  3、在进行拉动就出现如下图;

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法

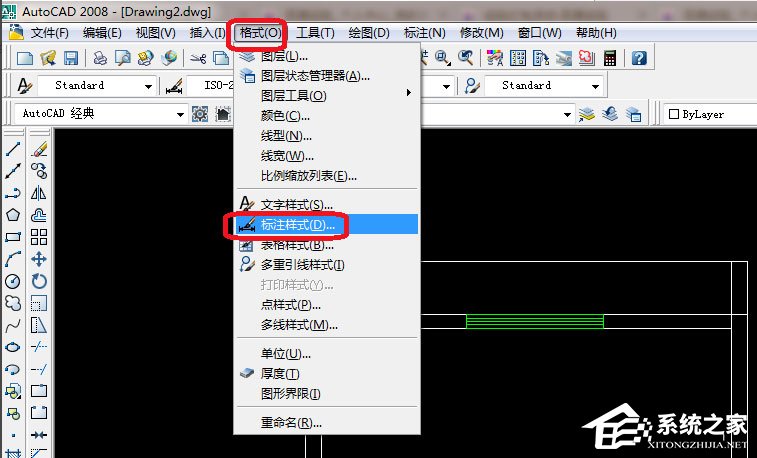

  4、在单击格式-标注样式;

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法

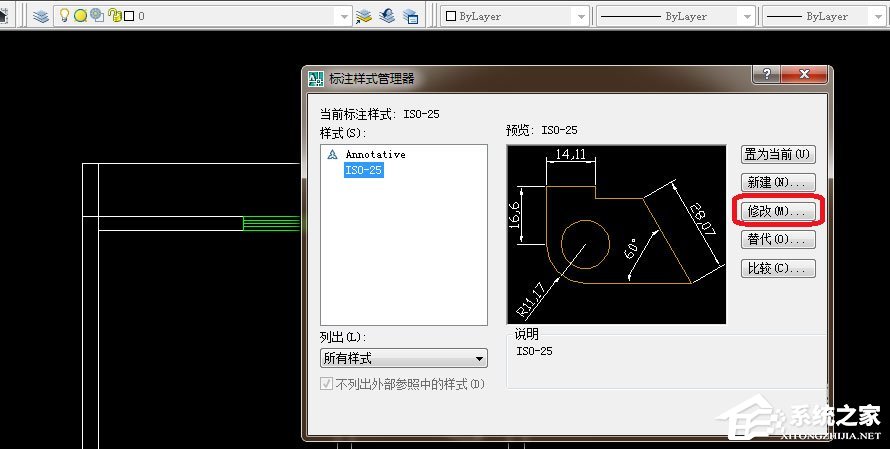

  5、选择修改;

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法

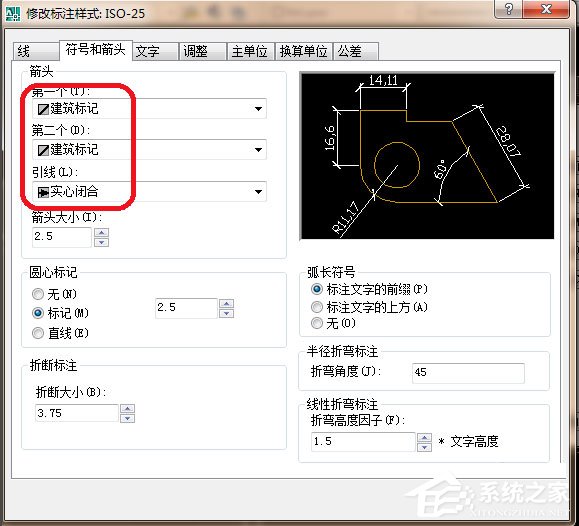

  6、选择符号和箭头,第一个建筑标记,第二个建筑标记;

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法

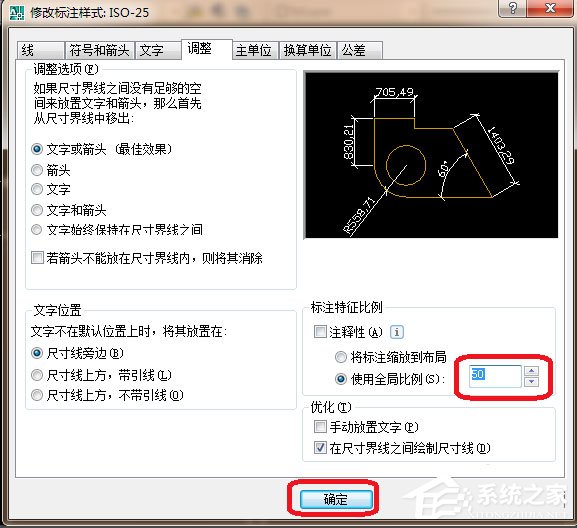

  7、在选择调整,使用全局比例为50;

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法

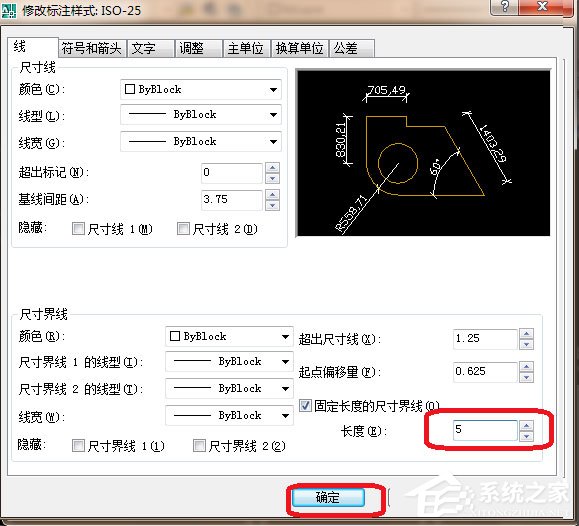

  8、在选择线长度为5就可以了;

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法

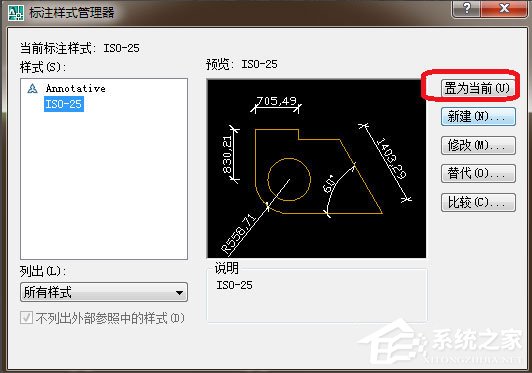

  9、单击置为当前,意思设置为生效;

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法

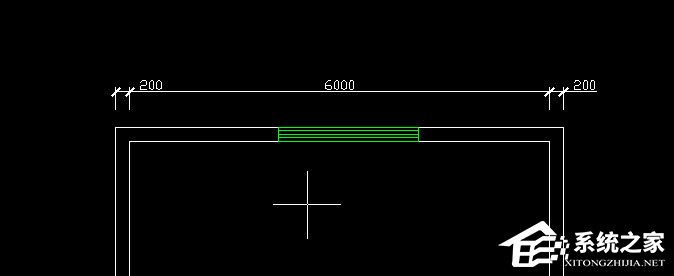

  10、如果下图就出现标注了。

AutoCAD 2008怎么标注尺寸?AutoCAD2008快速标注的方法
