使用AutoCAD过程中,最经常使用的功能莫过于偏移了,使用偏移功能,我们就可以轻松的绘制出平行线,或者同心圆等图形,这给我们提供了许多便利。那么,AutoCAD2016怎么使用偏移功能呢?下面,我们就一起往下看看偏移功能的使用方法吧!

  方法步骤

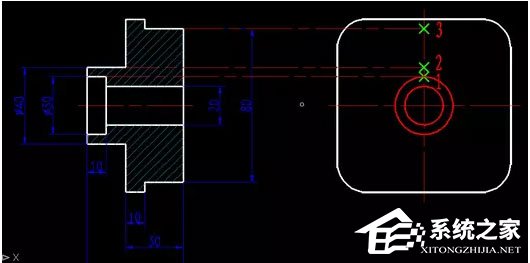

  本教程将以实际设计过程中经常碰到的轴孔零件截面绘制为例,为您介绍偏移功能的基本使用方法。

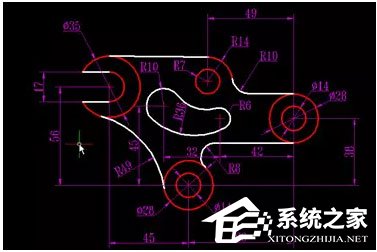

  在绘制同心圆、圆弧时,偏移是一项很好用的功能,在实际设计中有很广泛的应用,比如,下图中红色部分就是偏移的典型应用。

AutoCAD2016快速入门:偏移

  1、单击“偏移”功能图标,或输入O,回车。

  2、从软件所给出的提示可以看出, CAD提供两种偏移模式——距离和通过。

AutoCAD2016快速入门:偏移

  所谓“通过”,就是在图中线偏移后会通过指定的点。

  出现上述提示时,我们可以直接输入偏移距离,也可以直接回车,或输入T后回车,利用图中其他图中某个点作为偏移的参考点。

  3、输入“T”并回车,选择“通过”方式。

  4、CAD要求用户选择对象,只需选择下图中的红色圆即可。

AutoCAD2016快速入门:偏移

  5、CAD提示指定通过点时,直接选择点1即可。

  6、指定偏移点后,偏移的效果如下图所示。

AutoCAD2016快速入门:偏移

  用相同的方法,可以偏移出通过点2、3的圆。

  上面例子中偏移的是圆,偏移支持各种图形,不仅是简单的直线和圆弧,多段线、椭圆和样条曲线都可以进行偏移。
