AutoCAD2020教程：极轴追踪功能相关介绍

　　相信熟悉AutoCAD的朋友都知道，在AutoCAD中有一个非常好用的极轴追踪功能，它可以在作图时沿某一角度进行追踪，并且追踪的角度是可以根据用户的需要进行设置的。下面，我们就一起往下看看AutoCAD2020极轴追踪功能的相关介绍吧！

　　极轴追踪功能相关介绍

　　一、什么是CAD的极轴追踪？

　　大部分图纸中的角度都是一些比较固定或有规律的角度，例如30、45、60等等，为了免去手动输入角度时的繁琐，CAD就添加一个极轴追踪的功能。

　　二、如何在CAD中设置极轴追踪的角度？

　　1、在CAD的右下的状态栏中，点击小三角按钮，单击上拉框中的“捕捉设置”，这时会弹出一个“草图设置”的弹窗；

　　2、在“草图设置”弹框中，点击“极轴追踪”选项卡，我们可以根据需要设置一个“增量角”（这里我们先设置45°为例，后面会用动图展示效果）然后再勾选上“启用极轴追踪”，最后再单击“确定”；

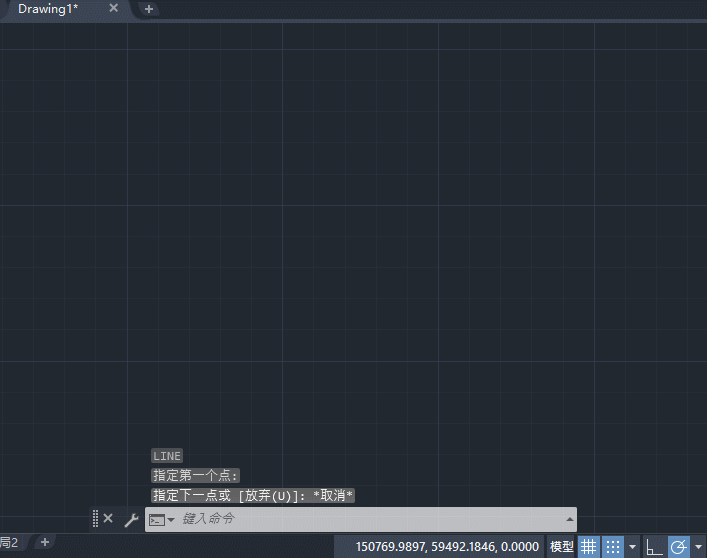

　　3、这时，我们回到绘图区域中，输入直线命令“L”，在任意处单击确定起始点，然后移动鼠标，可以看到：当我们的光标移动到靠近满足条件的角度时，CAD就会显示一条绿色的虚线，这就是极轴；

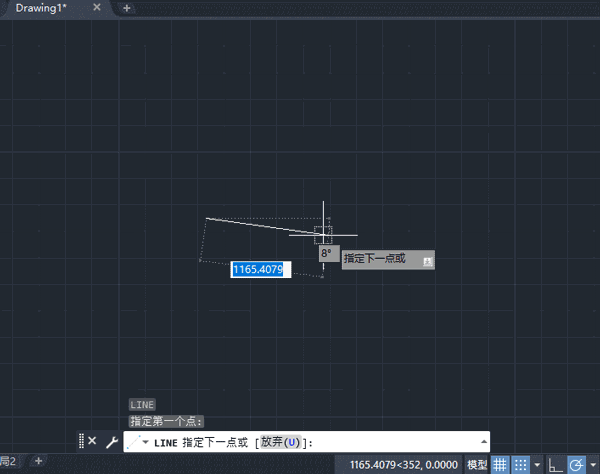

　　4、再次移动光标，发现每条绿色虚线，也就是极轴的角度是以45°的倍数增加的，因为我们之前我们设置的“增量角”就是45°。

　　三、如何快速开启极轴追踪模式？

　　通常情况下，在设置好极轴的“增量角”之后（默认是90°）在绘图过程中，可以直接按“F10”开启或关闭极轴追踪功能。
