SolidWorks模型如何设置半径圆角呢?小编最近收到很多用户的反馈,不会进行这一操作,其实只要熟悉SolidWorks软件的工具栏,熟悉圆角项目和设置半径参数,这一问题并不难,下面小编就为大家分享一下SolidWorks设置半径圆角的方法。

  方法步骤

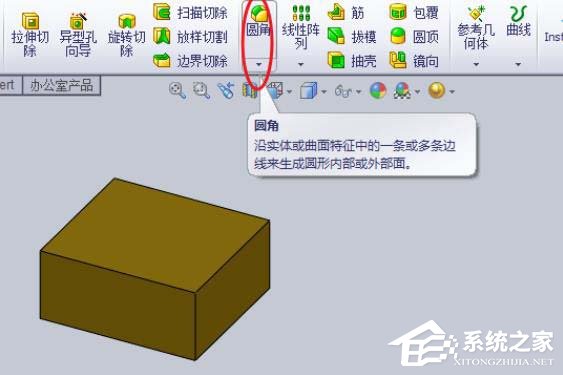

  1、添加圆角。

  点击工具栏中的“圆角”工具,进入圆角特征编辑器。

SolidWorks模型如何设置半径圆角?SolidWorks设置半径圆角的方法

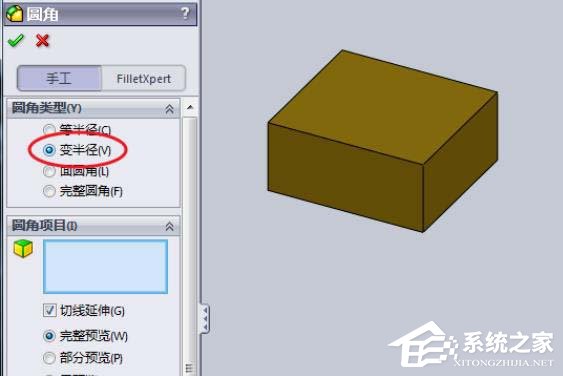

  2、选择变半径。

  圆角类型默认为“等半径”,这里我们更改下,勾选“变半径”。

SolidWorks模型如何设置半径圆角?SolidWorks设置半径圆角的方法

  3、选择圆角项目。

  在实体中选择需要进行圆角的项目,如图示例的边线。

SolidWorks模型如何设置半径圆角?SolidWorks设置半径圆角的方法

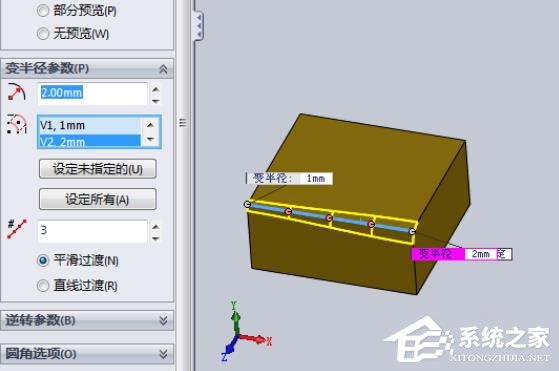

  4、设置变半径参数。

  给定一个半径值,点击V1,再给定另一个半径值,点击V2,就可以设定起点与终点两个位置的半径值。同时,可以设置过渡点数量。

SolidWorks模型如何设置半径圆角?SolidWorks设置半径圆角的方法

  5、确认效果。

  参数设定后,点击确定,查看实际效果,如果有问题,再返回修改参数。

SolidWorks模型如何设置半径圆角?SolidWorks设置半径圆角的方法

  注意事项:

  变半径的对象应是连续平滑过渡的。
