电脑主板检测卡代码大全分享
|
电脑主板检测卡代码有哪些呢？相信有很多用户不清楚，当电脑主板出了故障，就需要使用到主板检测卡代码，针对这一问题，本篇带来了详细的电脑主板检测卡代码大全分享，分享给大家，感兴趣的用户继续看下去吧，希望对你有帮助。

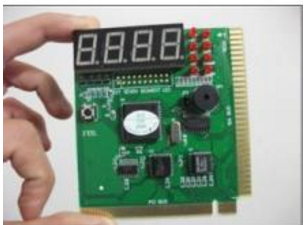

主板 诊断卡代码大全PCI/ISA两用型DEBUG卡故障代码明细表(只适用于PCI/ISA两用型及PCI单用型)00 (见特殊代码意义) 已显示系统的配置;即将控制工INT19引导装入。(见特殊代码意义) (见特殊代码意义) 01 处理器测试1，处理起状态核实，如果测试失败，循环是无限的。 处理器寄存器的测试即将开始，不可屏蔽中断即将停用。 CPU寄存器测试正在进行或者失灵。 02 确定诊断的类型(正常或者制造)。如果键盘缓冲器含有数据就会失效。 停用不可屏蔽中断;通过延迟开始。 CMOS写入/读出正在进行或者失灵。 03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。 通电延迟已完成。 ROM B10S检查部件正在进行或失灵 04 使8042键盘控制器复位，核实TESTKBRD。 键盘控制器较复位/通电测试。可编程间隔计时器的测试正在进行或失灵。 05 如果不断重复制造测试1至5，可获得8042控状态。 已确定软复位/通电;即将启动ROM。 DMA初始准备正在进行或者失灵。 06 使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。 DMA初始页面寄存器读/写测试正在进行或失灵。 07 处理器测试2，核实CPU寄存器的工作。 ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。无意义 08 使CMOS计时器作初始准备，正常地更新计时器的循环。 已向键盘发出BAT命令，即将写入BAT命令。 RAM更新检验正在进行或失灵。 09 EPROM检查总和且必须等于零才通过。 核实键盘的基本保证测试，接着核实键盘命令字节。 第一个64K RAM测试正在进行。 0A 使视频接口作初始准备。 发出键盘命令字节代码，即将写入命令字节数据。 第一个64K RAM芯片或数据线失灵 0B 测试8254通道0。 写入键盘控制器命令字节，即将发出引脚23和24的封锁/解锁命令。 第一个64K RAM奇/偶逻辑失灵 0C 测试8054通道1。 键盘控制器引脚23，24已封锁/解锁;已发出NOP命令。 第一个64K RAM的地址线故障。 0D 1.检查CPU速度是否与系统时钟相匹配。2.检查控制芯片已编程值是否条符合初设置。3.视频通道测试，如果失败，则鸣喇叭。已处理NOP命令;接着测试CMOS停开寄存器。 第一个64K RAM的奇偶性失灵 0E 测试CMOS停机字节。 CMOS停开寄存器读/写测试;将计算CMOS检查总和。 初始货输入/输出端口地址 0F 测试扩展的CMOS。 已计算CMOS检查总和写入诊断字节;CMOS开始初始准备。 无意义。 10 测试DMA通道0。 CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。 第一个64K RAM第0位故障。 11 测试DMA通道1。 COMS状态寄存器已作初始准备，即将停用DMA和中断控制器。 第一个64K RAM第1位故障 12 测试DMA页面寄存器。 停用DMA控制器1以及中断控制器1和2;即将视频显示器 并使端口B作初始准备。 第一个64K RAM第2位故障 13 测试8471键盘控制器接口。 视频显示器已停用，端口B已作初始准备;即将开始电路片初始化/存储器自动检测。 第一个64K RAM第3位故障。 14 测试存储器更新触发电路。 电路片初始化/存储器自动检测结束;8254计时器测试即将开始。 第一个64K RAM第4位故障。 15 测试开头64K的系统存储器。 第2通道计时器测试了一半;8254第2通道计时器即将完成测试。 第一个64K RAM第5位故障。 16 建立8259所用的中断矢量表。 第2通道计时器测试结束;8254第1通道计时器即将完成测试。 第一个64K RAM第6位故障。 17 调准视频输入/输出工作，若装有视频BIOS则启用。 第1通道计时器测试结束;8254第0通道即将完成测试。 第一个64K RAM第7位故障 18 测试视频存储器，如果安装选用的视频BIOS通过，则可绕过。 第0通道计时器测试结束;即将开始更新存储器。 第一个64K RAM第8位故障。 19 测试第1通道的中断控制器(8259)屏蔽位。 已开始更新存储器，接着将完成存储器的更新。 第一个64K RAM第9位故障 1A 测试第2通道的中断控制器(8259)屏蔽位。 正在触发存储器更新线路，即将检查15微秒通/断时间。 第一个64K RAM第10位故障 1B 测方式CMOS电池电平。 完成存储器更新时间30微秒测试;即将开始基本的64K存储器测试。 第一个64K RAM第11位故障。 1C 测试COMS检查总和。 无意义。 第一个64K RAM第12位故障 1D 调定COMS的配置。 无意义。 第一个64K RAM第13位故障。 1E 测定系统存储器的大小，并且客观存在和COMS值比较。 无意义。 第一个64K RAM第14位故障。 1F 测试64K存储器至最高640K。 无意义。 第一个64K RAM第15位故障。 20 测量固定的8259中断位。 开始基本的64K存储器测试;即将测试地址线。 从属DMA寄存器测试正在进行或失灵 21 维持不可屏蔽中断(NMI)位(奇偶性或输入/输出通道的检查)。 通过地址线测试;即将触发奇偶性。主DMA寄存器测试正在进行或失灵。 22 测试8259的中断功能。 结束触发奇偶性;将开始串行数据读/写测试。 主中断屏蔽寄存器正在进行或失 23 测试保护方式8086虚似方式和8186页面方式。 基本的64K串行数据读/写测试正常;即将开始中断矢量初始化之前的任何调节。从属中断屏蔽寄存器测试正在进行或失灵。 24 测定1Mb以上的扩展存储器。 矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。设置ES段地址寄存器注册表到内存 高端 25 测试除头一个64K之后的所有存储器。 完成中断矢量初始准备;将为旋转武断续开始读出8042的输入/输出端口。装入中断矢量正在进行或失灵。 26 测试保护方式的例外情况。 读写8042的输入/输出端口;即将为旋转式断续开始使全局数据作初始准备。开启A20地址线;使之参入寻址。 27 确定超高速缓冲存储器的控制或屏蔽RAM。 全1数据初始准备结束;接着将进行中断矢量之后的任何初始准备。键盘控制器测试正在进行或失灵。 28 确定超高速缓冲存储器的控制或者特别的8042键盘控制器。 完成中断矢量之后的初始准备;即将调定单色广式。 CMOS电源故障/检查总和计算正在进行。 29 无意义。 已调定单色方式，即将调定彩色方式。 CMOS配置有效性的检查正在进行 2A 使键盘控制器作初始准备。 已调定彩色方式，即将进行ROM测试前的触发奇偶性。 置空64K基本内存。 2B 使磁盘驱动器和控制器作初始准备。 触发奇偶性结束;即将控制任选的视频ROM检查前所需的任何调节。屏幕存储器测试正在进行或失灵。 2C 检查串行端口，并使之作初始准备。 完成视频ROM控制之前的处理;即将查看任选的视频ROM并加以控制。屏幕初始准备正在进行或失灵。 2D 检查并行串口，并使之做初始准备。 以完成任选的视频ROM控制，即将进行视频ROM回复控制之后任何其他处理的控制。屏幕回扫测试正在进行或失灵。 2E 使磁盘驱动器和控制器作初始准备。 使视频ROM控制之后的处理复原;如果没发现EGA/VGA就要进行显示存储器读写测试。检查视频ROM正在进行 2F 检测数学协处理器，并使之做初始准备。 没发现EGA/VGA;即将开始显示存储器读/写测试 30 建立基本内存和扩展内存。 通过显示存储器读/写测试;即将进行扫描检查。 认为屏幕是可以工作的。 31 检测从C800:0至EFFF:0的选用ROM，并使之做处世准备。 显示存储器读/写测试失败，即将进行另一种显示存储器读/写测试。单色监视器是可以工作的 32 对主板上的COM/LTP/FDD/声音设备等I/O芯片编程使之适合设置值。通过另一种显示存储器读/写测试;即将进行另一种显示器扫描检查。 彩色监视器(40列)是可以工作的。 33 无意义。 视频显示器检查结束;将开始利用调节开关和实际插卡检验显示器的类型。 彩色监视器(80列)是可以工作的。 34 无意义。 已检验显示适配器;接着将调定显示方式。 记时器滴答声中断测试正在进行或失灵 35 无意义。 完成调定显示方式;即将检查BIOS ROM的数据区。 停机检测正在进行或失灵。 36 无意义。 已检查BIOS ROM数据区;即将调定通电信息的游标。 门电路中A—20失灵。 37 无意义。 识别通电信息的游标调定已完成;即将显示通电信息。 保护方式中的意外中断 38 无意义。 完成显示通电信息;即将读出新的游标位置。 RAM测试正在进行或者地址故障>FFFFh。 39 无意义。 己读出保存游标位置，即将显示引用信息串 3A 无意义。 引用信息串显示结束;即将显示发现(ESC)信息。引用信息串显示结束;即将显示发现信息。间隔计时器通道2测试或失灵。 3B 用OPT电路片(只是486)使辅助超高速缓冲存储器作初始准备。 已显示发现信息：虚拟方式，存储器测试即将开始。按日计算的日历时钟测试正在进行或失灵 3C 建立允许进入CMOS设置的标志。 无意义。 串行端口测试正在进行或失灵 3D 初女台化键盘/PS2鼠标/PNP设备及总内存节点。 无意义。 并行端口测试正在进行或失灵 3E 尝试打开L2高速缓存。 无意义。 数学处理器测试正在进行或失灵。 3F 无意义。 40 无意义。 已开始准备虚拟方式的测试;即将从视频存储器来检验。 调整CPU速度，使之外围时钟精确匹配。 41 中断己打开，将初始化数据以便于0:0检测内存变换(中断控制器或内存不良)。 从视频存储器检验之后复原;即将准备描述符表。系统插件板选择失灵。 42 显示窗口进入SETUP。 描述符表已准备好;即将进行虚拟方式作存储器测试。 扩展CMOS RAM故障 43 若是即插即用BIOS，则串口，并口初始化。 进入虚拟方式;即将为诊断方式实现中断。 44 无意义。 已实现中断(如已接通诊断开关;即将使数据作初始准备以检查存储器在0:0返转。 BIOS中断进行初始化。 |
