CAD怎么精准定位_CAD断点捕捉精准定位操作技巧
|

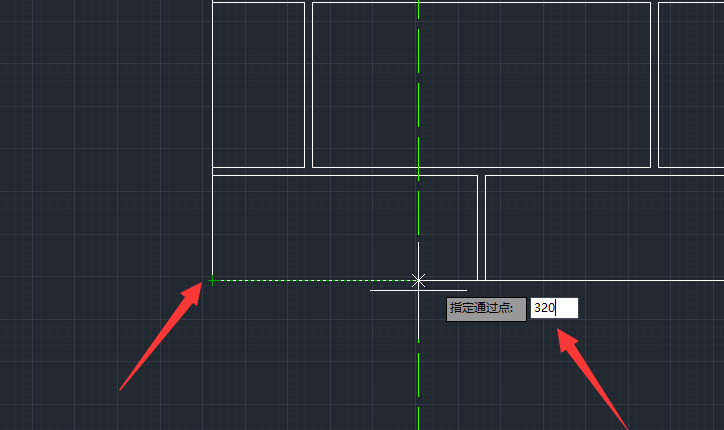

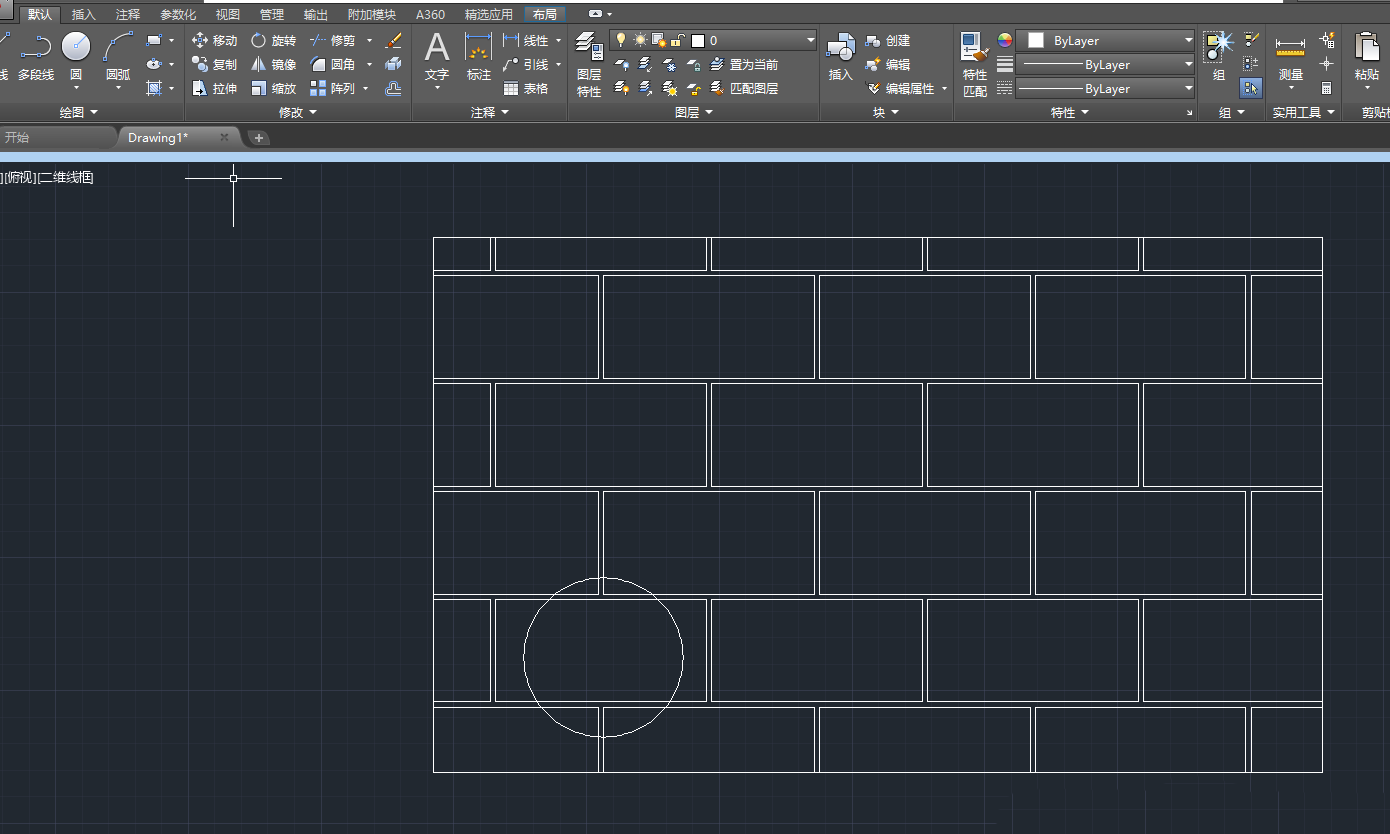

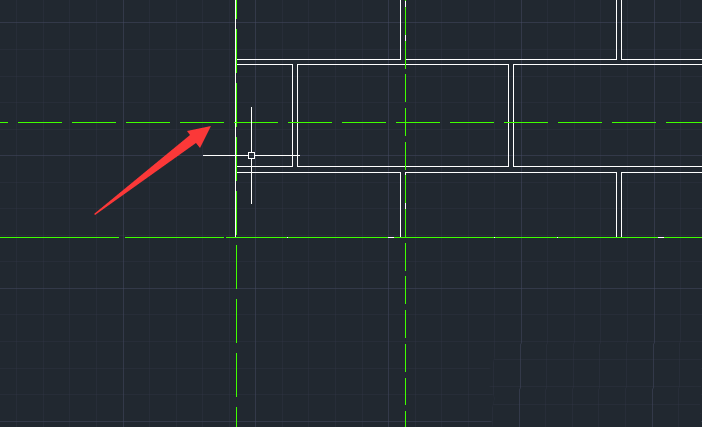

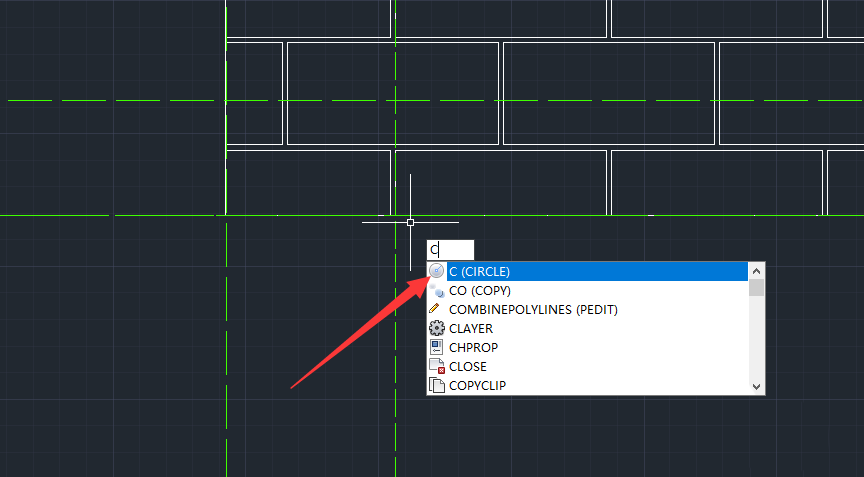

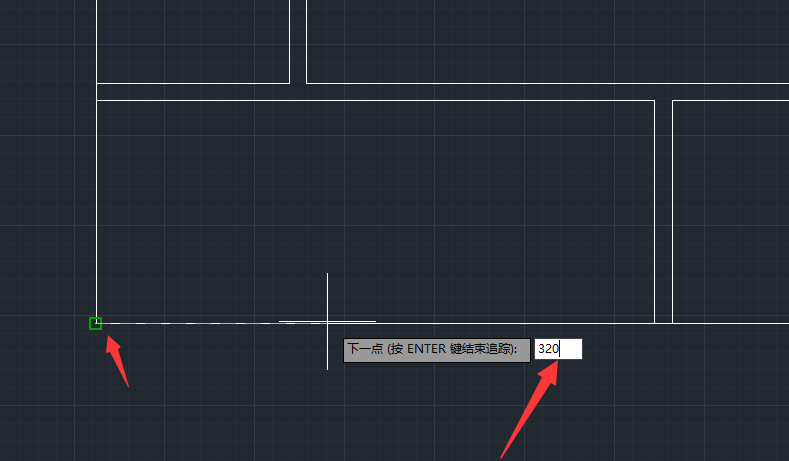

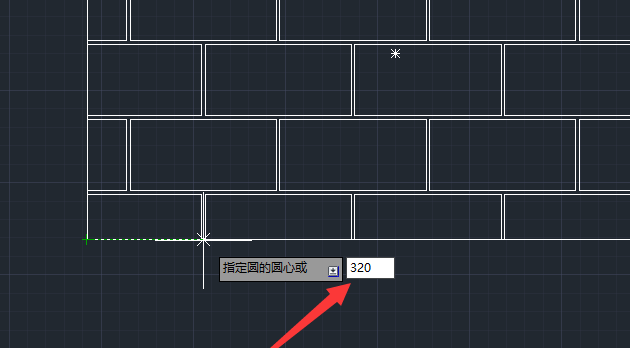

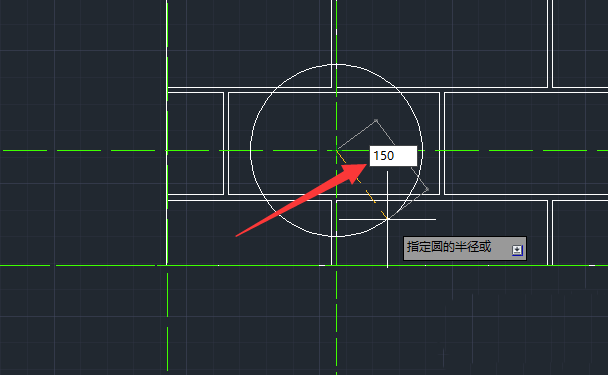

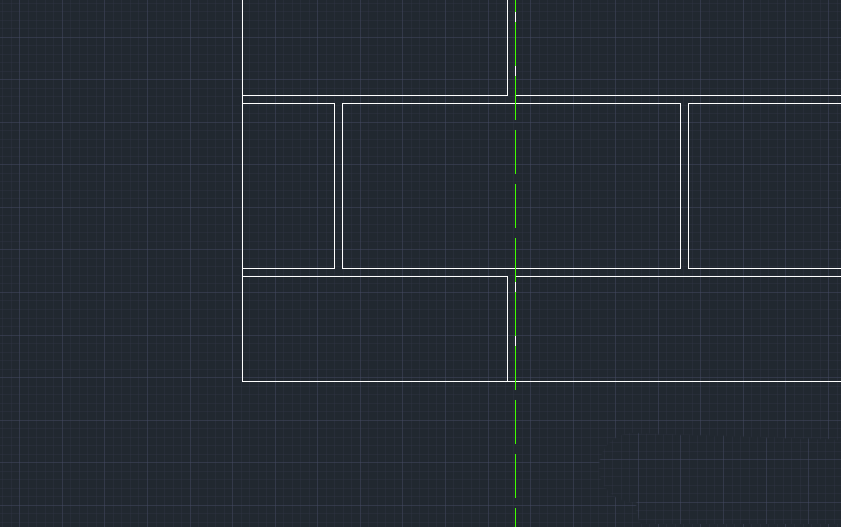

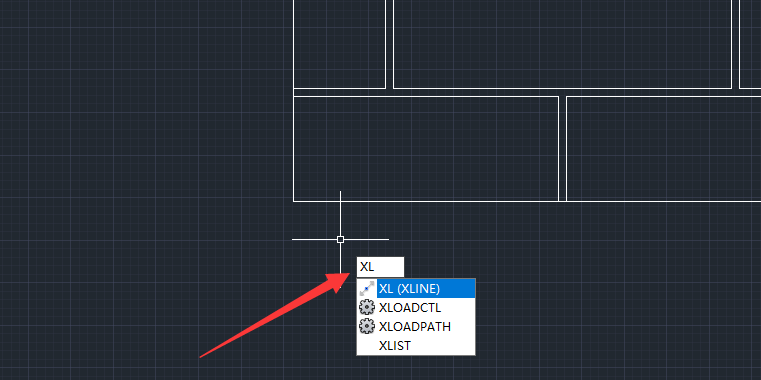

在CAD上怎么快速完成精准定位呢？CAD是款专业的图纸绘制软件，如果图纸复杂需要精准定位时，可以利用断点捕捉精准定位，这该怎么做呢？接下来，小编提供CAD断点捕捉精准定位操作技巧，一起来看看。 操作步骤 首先，我们在CAD中打开如图所示的示意图，并且将垂足和端点捕捉开关打开。   接下来我们打开图层面板，在其中设置标注辅助图层的样式。同时，按空格键进入命令模式绘制直线。   如图所示，我们可以直接将鼠标放置到对应的位置，以捕捉对应的圆心，通过移动鼠标就可以实现辅助线的跟踪及绘制操作。   在鼠标绘制的过程中，我们通过指定他的位置就可以实现辅助线的定位功能，测试效果如图所示。   当我们获取的指定的顶点和位置之后，我们就可以通过两条辅助线之间的交叉位置，实现精确定位功能。   最后，我们直接按空格键输入相应的指令，已进入打孔或者精确位置的定位及绘制操作。最终效果如同所示。    关于CAD断点捕捉功能实现精准定位方法，到这里全部介绍完了，希望对大家制图能有帮助。 |
