  海地路面设计系统是一款专为工程师制作的路面结构计算辅助软件,拥有水泥混凝土路面设计和沥青混凝土路面设计两个模块,和普通计算软件相比,它不仅会提供计算结果,还可以生成计算说明书和相应的图纸。

海地路面设计系统



软件介绍

  海地路面设计系统是一款专为工程师和公路设计师制作的路面结构计算辅助软件,拥有水泥混凝土路面设计和沥青混凝土路面设计两个模块,可以对改建工程进行计算和验算,还能计算弯沉和层底应力,不仅会提供计算结果,还可以生成计算说明书和相应的图纸。

软件特色

  1、不同于国内同类软件,海地路面设计系统采用项目多方案的流程管理,操作界面直接简单,流程清晰,让用户一目了然。

  2、在不同界面切换时所输入数据自动留存,省却不必要的数据重复输入麻烦。

  4、海地路面设计系统独创性的功能:根据用户所输入的参数信息,自动绘制路面结构设计图以及自动计算路面工程量,并输出路面工程量数量表。

  5、具有随机帮助以及自动识别错误,并提出警告和提示的功能,让用户无后顾之忧。

  6、海地水泥路面设计系统可以进行新建普通混凝土面层、钢筋混凝土面层、碾压混凝土面层、连续配筋混凝土面层、钢纤维混凝土面层、具有沥青上面层的复合路面以及旧水泥混凝土路面加铺层的设计。

  7、直观明了的方案结果计算书,并可以以文本的格式输出。

软件功能

  新建项目:项目文件的名称系统允许用汉字、数字、英文字母或者是字符来表示,建议用户用汉字来表示,这样能更有利于竣工之后的档案管理及更方便的识别搜索具体的公路项目的路面资料。比如项目文件名称为“连霍高速公路西安至兰州段第三合同”。启动沥青路面设计系统后“新建项目”的命令可以用“Ctrl+N”的快捷键来执行。

  打开项目:打开已有路面设计的项目,可以查看该项目下具体方案的输入设计数据及输出成果,比如打开“E:pcc规范示例.pcj”。“打开项目”的命令可以用“Ctrl+0”快捷键来执行。

  保存项目:保存该项目下所有方案的输入设计数据及输出成果,系统自动默认项目文件的扩展名为“*.pcj”。“保存项目”命令可以用“Ctrl+S”快捷键来执行。

  另存项目:用户可以通过“打开项目”来打开原有的相类似的项目方案,来编辑或修改原始数据,完成后另存项目文件名,这样能够节省很多相类似的原始数据输入。

  关闭项目:执行该命令系统可以退出当前项目而不关闭系统。

  退出系统:可以用“Ctrl+X”快捷键来执行关闭系统。

  新建方案:在方案管理菜单中可以新建方案,或者可以在方案的节点上点击右键,同样也可以新建方案。也可以用“Ctrl+Alt+A”快捷键。

  删除方案:选择要删除掉的方案,然后点击菜单中的“删除方案”,或者直接点选该方案后点击鼠标右键。也可以用“Ctrl+Alt+D”快捷键。

  导出方案:方案中的数据设置好后,可以将该方案导出,便于利用相类似的方案直接引用方案中的数据,节省原始数据编辑的工作量。方案文件的扩展名为*.pcs。可以在菜单中执行,或者点选该方案后点击鼠标右键,也可以用“Ctrl+Alt+E”快捷键。

  导入方案:将可利用的相类似方案文件*.pcs导入系统中,只编辑数据不同的参数即可。可以用“Ctrl+Alt+I”快捷键。

  计算方案:方案的原始数据编辑完成后,执行该命令系统将根据所输入数据进行计算或验算,只是针对点选的一个当前方案执行计算。或者在数据输入完成后点击界面中的标签栏“计算结果”标签。也可以用“Ctrl+Alt+J”快捷键。

  全部计算:所有方案的原始数据输入完成后,执行该命令可以计算该项目下所有的方案,也可以用“Ctrl+Alt+T”快捷键。

使用方法

  1、进入软件的主界面,对您需要运行的功能进行选择,包括了水泥混凝土设计、沥青混凝土路面设计。

  2、进入相关的功能选项界面,可以对测试的项目进行选择。

  3、参数库的管理界面,让用户轻松的完成相关参数的管理。

  4、原有路面回弹弯沉及回弹模量计算:输入相关参数及实测弯沉的数值,点击“计算”按钮,将得到原有路面顶面的回弹弯沉值以及顶面的当量回弹模量。

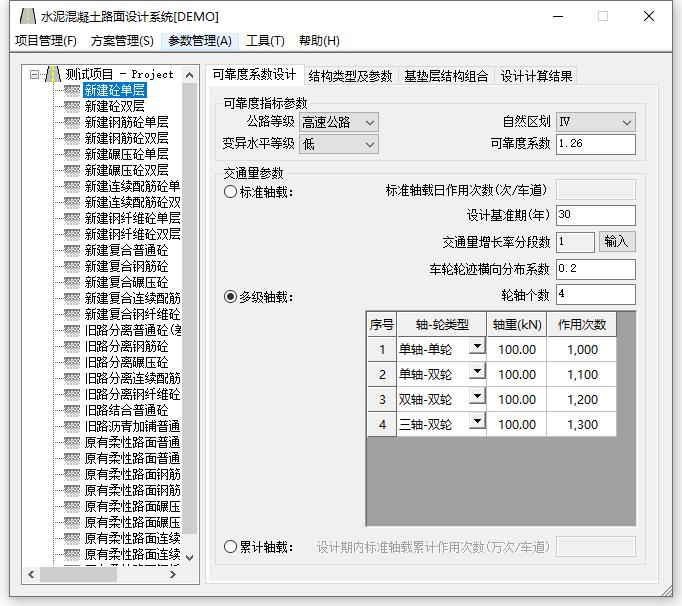

  5、 用户首先选择可靠度指标参数:公路等级、自然区划、变异水平等级及可靠度系数。

  6、海地水泥路面设计系统可以进行新建普通混凝土面层、钢筋混凝土面层、碾压混凝土面层、连续配筋混凝土面层、钢纤维混凝土面层、具有沥青上面层的复合路面以及就水泥混凝土路面加铺层的设计。单击“路面面层结构类型”后面的下拉菜单,可以选择所设计的不同结构的水泥路面。

  7、 在“材料库管理”菜单中编辑好常用的基层及垫层相关参数,输入基垫层总层数后单击下面所在的编辑框,可以选择材料类型,对应的弹性模量系统自动调用材料库中的数据,用户也可以自行在此编辑框中输入弹性模量。

使用说明

  沥青路面设计计算步骤流程

  第一步:点击菜单中“文件”下的“新建项目”→ 输入项目名称→点击“确定”。

  第二步:点击菜单中“方案”下的“新建方案”→ 输入方案名称→点击“确定”。

  第三步:在任务类别栏下拉窗口中选择“路面结构设计计算”→选择公路等级→设计计算模式栏下拉窗口中选择“完整的路面结构设计计算及验算” →计算控制指标下拉窗口中选择“以半刚性材料层的拉应力为指标” →设计计算类型中选择“新建路面设计”→选择是否验算防冻厚度(如把选项打√ ,则要输入最小防冻厚度数值。

  第四步:输入交通量信息→输入“车道系数”→输入“设计年限”→点击增长率分段中的“按钮”→输入“交通量增长率分段数” →输入对应的年限及增长率→点击“确定”→点击车辆类型数中的“输入”按钮→输入车辆种类数→在对应的车型名称输入栏中点击鼠标右键,选择车辆的类型,填写对应车型的交通量→所有相关车型数据填写完成后点击“确定”。

  第五步:输入路面参数→在路面层数栏中点击“输入”按钮→输入结构层数,在材料名称输入栏中点击鼠标右键,选择拟定的路面结构层名称,输入层厚、模量、劈裂强度,在材料类型栏中单击鼠标左键选择材料对应的类型→检查数据的正确性后点击“确定”→输入面层基层类型系数→指定设计层位→输入设计层控制厚度→输入土基相关参数。

  第六步:点击界面中“计算结果”的标签,如果要输出计算书的文档,则点击“输出计算书”的按钮。

常见问题

  海地软件对电脑硬件有什么要求?

  运行本系统硬件的基本配置为PIII以上系列PC或兼容机,内存512M内存以上,硬盘空间2G以上。

  海地软件对电脑操作系统有什么要求?

  2013版之前只用在Windows XP professional操作系统下。2013版可以运行于win7 、win8.1、win10 32位或64位操作系统下。

  海地软件可以运行于那些版本的CAD环境下?

  Hard2013版之前的可以运行于autocad 2004、AutoCAD 2006、AutoCAD 2008下,2013版及之后的版本可以运行于AutoCAD 2012、AutoCAD 2014、AutoCAD 2016、AutoCAD 2018下。

  海地软件兼容国产的CAD软件吗?

  海地软件只支持autodesk公司的AutoCAD平台

  安装海地软件需要注意些什么?

  安装的时候要退出所有杀毒软件并将单机版usb加密锁拔掉。因为海地软件是基于AutoCAD环境的,所以安装海地软件之前需要安装AutoCAD软件。

  在哪里可以买到海地软件?

  直接与海地公司客服人员联系,或者联系当地经销商,当地经销商的联系方式请咨询海地客服人员。
