  J型天线计算器是一款十分优秀的计算工具,界面小巧精致,功能出色实用,其特点是辐射仰角低且有一定的增益,效率是1/4 GP天线的二倍,只要输入所需要的频率能够轻松快捷的计算出天线的尺寸参数,通过输入所需要的频率就能计算出天线的尺寸参数。

J型天线计算器

软件简介

  J型天线计算器最新版又叫波兰人天线,其特点是辐射仰角低且有一定的增益,效率是1/4 GP天线的二倍。J型天线上边的部分是辐射段,下边的部分是匹配段。调整好的J型天线的阻抗为纯阻50欧,可直接与50Ω同轴电缆连接。由于其取材容易制作简单,得到了许多HAM的喜欢。

工作原理

  J型天线这是在V/UHF波段很流行的无定向天线

  基本的J型天线是一个半波垂直振子,很象一个偶极振子天线。这种设计来自于半波偶极振子的馈电方法。传统偶极振子或地网天线的幅射图常被馈线及靠近馈线的塔架、其它支持物等常常与天线平行的反射体所影响。而J型天线则因为它与馈线的交互作用最小所以幅射图相似于理想的垂直偶极振子。

  J型天线的性能至少从理论上等于在理想的地面上有一个 1/4 波长的幅射体。

  J型天线终端为高阻抗的1/2波长振子上也有与低阻抗电缆相匹配的馈电点。这是通过设置一段1/4波长的线段来实现的。这段匹配线的一端与1/2波长振子另一端相连。在那短接处和高阻抗终端间是靠近50Ω的点,馈线就接在这个地方。

  本软件用于设计J型天线,为方便国内HAM友理解特将软件汉化以方便使用。

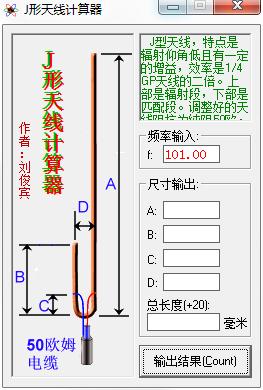

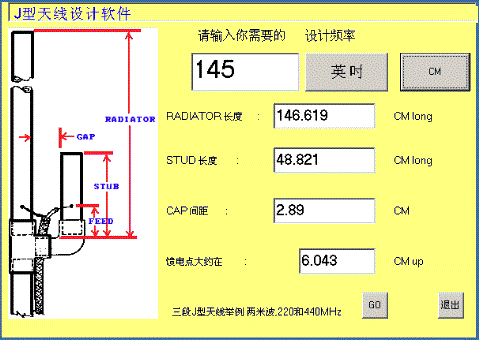

  下图是软件工作界面:

J型天线计算器
