广联达BIM模板脚手架设计GMJ V3.0.1.8 官方版
|

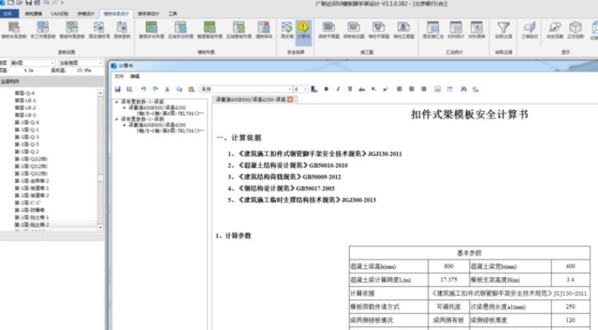

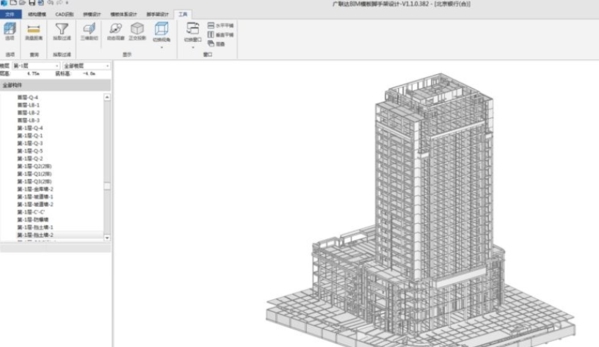

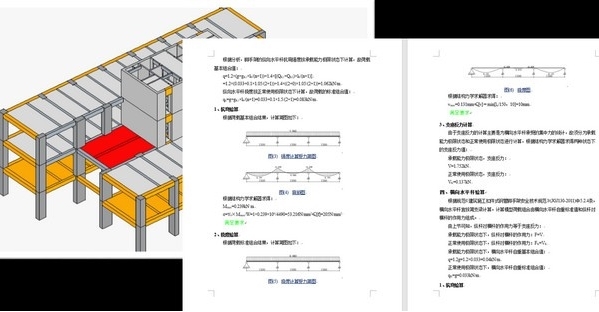

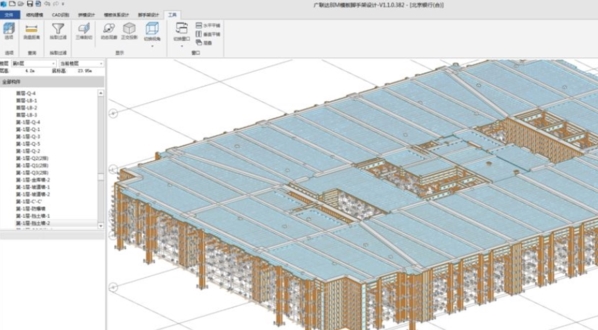

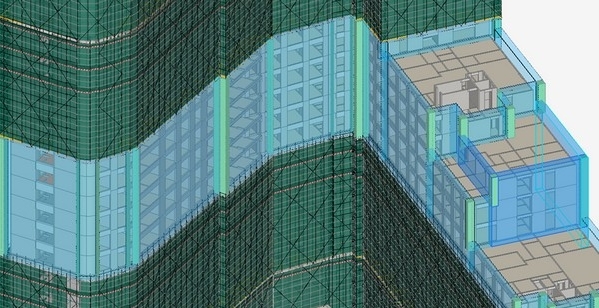

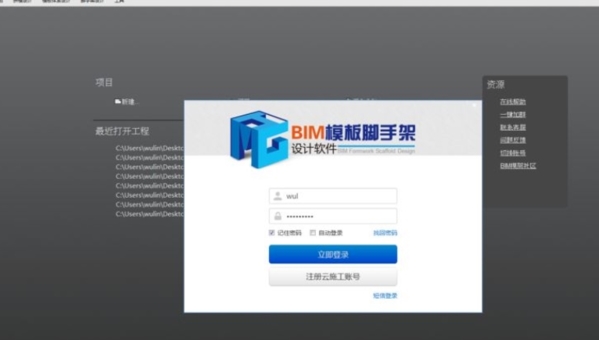

广联达BIM模板脚手架设计软件是一款由广联达推出的脚手架搭建、模板施工等建筑类软件。广联达BIM模板脚手架设计软件采用了图形平台技术，能够提供各种使用的脚手架、模板支持功能。用户可以使用这款软件进行模板排布、安全验算、施工出图等操作。  软件特色 轻松设计 快速的支架与模板布置；一键生成施工图，设计效率倍增 保障安全 自动识别超危大构件；精确计算支架结构受力，安全无死角 精细统筹 快速统计模架材料用量，预算结算尽在掌控 无缝沟通 自由展示模型的任意角度及细节，交底更具针对性 软件功能  1、智能化脚手架排布设计 自动创建分块生成架体；外脚手架相关参数设置；输出施工图与计算书。 2、支持多种架体类型与做法 多种架体形式：扣件式、盘扣式、轮扣式、碗扣式、套扣式 构造参数设置，按主体结构特征多种匹配做法。 3、主次方向拉通 支撑架排布，自动识别多个主次方向。 4、智能计算和材料用来统计 内嵌的计算引擎 材料统计功能。 5、多渠道获取结构模型 CAD识别、导入；GCL导入；Revit/GTJ导入（GFC）。 7、高效模型预处理 结构模型一键处理：模型打断、模型扣减。 使用教程 施工模板支架设计是在建筑施工过程中非常重要的一个环节，所以我们需要现在软件中进行设计，计划好所有的内容，然后再进行实施，很多的用户不知道软件中怎么进行使用，下面小编为大家带来软件的使用方法介绍。 1、进入登录界面，如果没有帐号，可以免费注册一个帐号，如果有帐号可以直接登录，软件授权可以联系软件内联系客服免费获取。  2、新建工程，进入主界面，软件主要功能分区在上部，先获取结构模型，进行模板拼模设计，进行模板支架设计，进行外脚手架设计。结构模型可以通过简单的手工绘制，也可以直接把cad图纸自定识别为三维模型，还可以直接使用预算GCL模型文件。  3、获取模型后，即可进行自动设计，点击“模板体系设计”在参数按钮中配置各类参数，参数来源与各类规范和行业标准。  4、设置完成后，点击“整层智能布置”，软件会根据结构模型和规范要求，自动计算各类布置设计参数并通过三维模拟出布置效果。  5、接下来就是生成各类输出结果了，软件可自动输出“高支模汇总表”“材料统计表”“材料周转计算表”“梁板平面图”“梁板大样图”“墙柱平面图”“墙柱立面图”“三维模拟搭设”“安全计算书”。

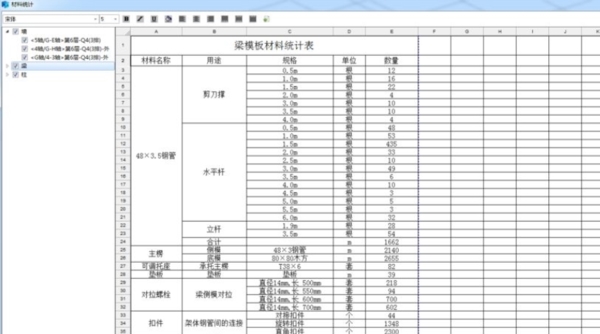

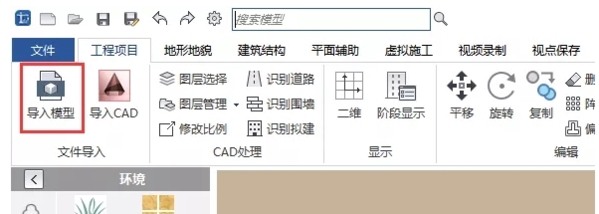

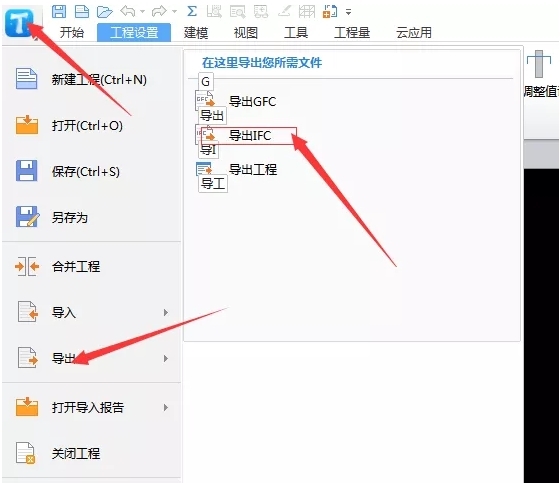

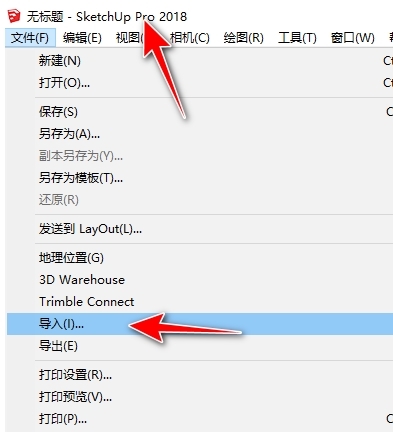

GTJ怎么导入 只需简单的三步，就可以将GTJ模型导入到场布中。 1、首先，打开GTJ工程，导出IFC文件；  2、然后，打开SketchUp，导入IFC文件，保存为skp格式；  3、最后，在场布软件中导入SKP模型即可；  更新日志 1、 新增了结构柱、墙、梁、板等构件按规格进行数量统计的功能，支持整层、选中构件或整栋进行统计； 2、 新增了模板接触面积/体积统计的功能，增加了接触面积计算式，支持整层、选中构件或整栋进行统计； 3、 新增了结构构件单构件接触面积详细查看复核功能，可详细查看各面数据； 4、 模板接触面积统计面版中，新增了选中构件行进行单构件查看复核的功能，便于对统计表进行复核； 5、 新增了模架IGMS格式导出的功能，可将各个模架材料以单构件形式导入广联达数字项目平台，含模板支撑体系、外架及配模，支持选中部分、或整体导出； 6、 优化了导出3ds的功能，解决了部分扣件导出丢失的问题； 7、 优化了安全计算部分参数设置及计算，包括风荷载参数、外架连墙件双扣件连接计算等； 8、 修改了部分情况下弧形外架垫板可能缺失的问题； 9、 优化了模架布置的计算及排布、安全计算书保存的效率； 10、修改了CAD识别后导入模架可能崩溃的问题。 |
