  轩微编程器控制平台是一款非常专业的编程器软件,支持AVR/51单片机,可通过本软件使用USB下载程序,具有芯片保护功能,支持芯片烧录、编程、下载,数据编辑,编程器测试等功能,内置熔丝配置语言,还可使用命令行操作,完美支持64K以上大程序的下载。

轩微编程器控制平台

软件功能

  1、轩微编程器控制平台提供专业的烧录功能,可以更好对芯片烧录。

  2、提供多种芯片选择,可以添加AT89S51、AT86RF401等芯片。

  3、提供编程器状态查看,可以设置脱机数据、开启声音。

  4、支持 FLASH设置,可以显示用量。也可以显示EEPROM用量。

  5、提示设备硬件版本查看,可以下载硬件。

  6、提供一个监控的区域,你烧录和编程的信息都可以在软件显示。

  7、支持数据自动重载、校验FALSH、校验EEPROM。

  8、提供一个命令界面,允许用户更快执行需要的操作。

软件特色

  1、软件提供一个选择芯片的列表,烧录的芯片可以在软件查找。

  2、支持AT90CAN32、AT90CAN128、AT90PWM2B等芯片。

  3、也可以选择AT90PWM216、AT90S2343。

  4、软件可以提示您选中的目标芯片为:AT90USB1286。

  5、也可以提示您选中的目标芯片为:ATmega8HVA。

  6、提供数据编辑功能,在软件就可以编辑读取的数据。

  7、支持测试功能,可以选择指示部分检测、LED三级开关。

  8、自动检测[您也可以点击选框检测]。

  9、也支持测量(参考电压1.1V)。

使用方法

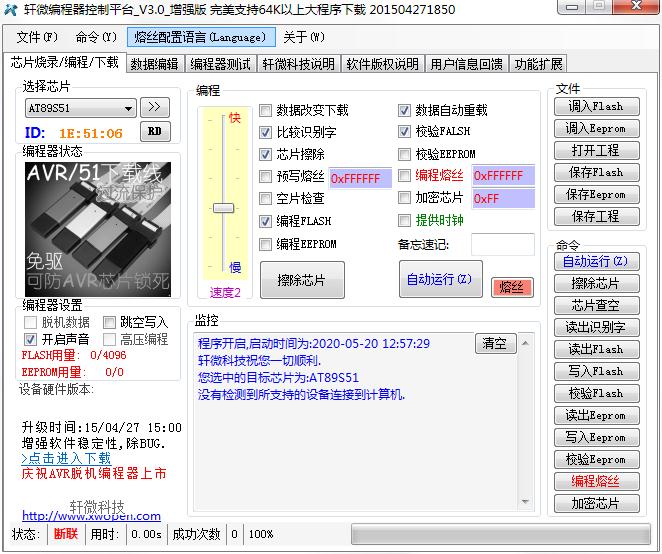

  1、程序开启,启动时间为:2018-10-30 8:54:42轩微科技祝您一切顺利。您选中的目标芯片为:AT89S51,没有检测到所支持的设备连接到计算机。

  2、芯片型号非常多,可以在左边找到你需要的芯片类型。

  3、编程的功能,可以在这里找到数据改变下载、比较识别字、芯片擦除。

  4、当你连接到芯片的时候可以选择擦除芯片数据。

  5、提示文件功能,可以选择调入Flash调入 Eeprom打开工程保存F1ash。

  6、这里是数据编辑的界面,可以选择Eeprom以及Flash数据编辑。

  7、指示灯可以显示3种亮度:

  1:高亮度。

  2:低亮度(近乎于熄灭)。

  3:熄灭。

  可点击此选项检测。

  8、接口处有三角符号标示的为1号引脚,其它脚可由此推出。

  其中GND为固定低电平引脚,VCC为由跳线决策的引脚。

  其它引脚可检测高低电平及高阻态。。

  9、软件的说明界面,点击进入轩微编程器店铺。

  10、版权说明界面,可以在这里查看软件的版权内容。

  11、熔丝配置语言(Language)、中文(Chinese)、English(英文)。

  12、在命令界面可以查看擦除、查空、读出识别字、读出F1ash、读 EEPROM出、写入EEPROM。

  13、编程接口控制部分检测。打勾为高电平,空心为低电平,实心为高阻。

注意事项

  文件使用前必须解压,否则无法保存配置。

  如果升级驱必须放行,否则驱动升级失败,无法使用。

  如果是XP系统,2003系统用户,必须安装.NET2.0SP2补丁。否则软件不运行。

  1、使用前,请详细阅读 压缩包内含的使用说明书。

  2、将机体通电或与目标设备连接时请先确定本编程器规格电压符合您的供电电压与目标板电压,以免造成编程器永久性损坏。

  3、不要让任何重物压在编程器设备上,以免损坏编程器。

  4、把编程器放在远离儿童的地方。

  5、不要用任何腐蚀性物品与编程器接触。

  6、定期检测脱机编程器的功能完整性,以免器件损坏式的误编程(尽管已有内部机制防止此类事件发生,但为脱机编程的安全性,亦要执行)。

  7、使用后,如果长时间不再使用,请务必将机体电源撤离,以确保安全。

  8、切勿擅自改动编程器内部器件,编程器任一芯片被私自更换均会导致损坏。

  9、切勿将液体流入编程器,或手湿时也不能触摸编程器。

  10、工作于强沙尘环境要保好防尘保护。

  11、编程时环境应符合编程器工常工作环境要求,禁止采用高压接入,以防腐击毁编程器。

  AVR芯片被锁的状态有三种:

  第一种是禁用ISP功能(我们的软件可以防止这个事件的发生)。

  第二种是修改错了振荡源(我们的编程器有时钟输出功能解决此问题)。

  第三种是禁用外部复位(我们的软件可以防止这个事件的发生)。

  被锁的原因主要有两个:

  第一:人为因素,这个主要是熔丝错误配置造成。我们的软件可以提示或通过时钟输出功能化解。

  第二:不可预知的因素。这个主要是因为接触不良而造成的传输误码被芯片识别为了写熔丝的指令,从而误写熔丝。这个情况可能行成第一,二,三种锁定或不锁定。这个出现的概率不大。但一旦出现,应立马停止用新的芯片测试。要立马检查编程器与目标板的电气连接。重启软件。重连编程器。确定OK后再进行烧写。此原因造成的第一,三种情况,我们的编程器无法化解。
