清华天河PCCAD V2021 免费版

清华天河PCCAD V2021 免费版
2021-08-30 13:58:22
简体中文
2.85 GB
无毒 无隐私收集

  清华天河PCCAD2021免费版是一款非常不错的CAD绘图软件,它是由天河公司打造的一款CAD绘图软件,软件全中文,直接下载就可以使用。没有PCCAD也能画图纸,简化了操作过程,在功能上有很大的融合,降低工作难度。如果需要的可以来下载试试。

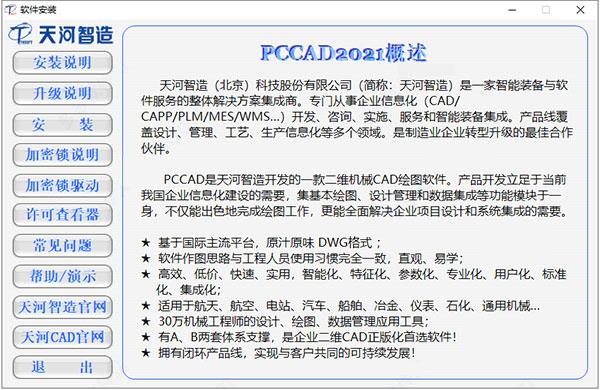

清华天河PCCAD

软件特点

  1、功能细致实用、绘图效率高

  PCCAD 以功能细致、实用见长,具有高效、实用的图形处理功能,利用 PCCAD,可使绘制 工程图的速度较直接使用 AutoCAD 加快 5—8 倍,远高于同类软件的绘图速度。

  2、开放的资源获取与转换

  PCCAD 集成了多种数据接口,不仅可以利用各种现有资源(利用:提取标准件、提取标题 栏、调用词句库、通用资源、通用编码、编码解析、天河工程计算器、读入文本文件、读入 DWG 文件、天河通用导入),生成明细表,绘制表格等,还可以通过导出文本文件和天河通 用导出,导出各种类型(ACCESS、TXT、Excel、Oracle、Sql Server 等)的数据。

  3、参数化图库及设计工具

  PCCAD 提供完全基于参数化设计的参数化国标库及系列化零件设计系统两大模块,从而解 决各种复杂零件入库、变量化驱动和出库的难题。易于理解和掌握,也更加易学易用,使得 参数化技术不再是少数专家学者或程序员的专利,而是真正面向懂得专业需求的设计者,服 务于设计工程师,不需要专门学习,通过简单的定制可以快速产生系列化零件,大大提高标 准件和常用件的绘制效率。

  4、专业的企业级数据汇总工具

  PCCAD 集成了天河公司独家推出的的企业级数据处理系统—EDPS,即,通过非编程方式实 现企业各种数据处理的企业数据处理系统。它具有以下功能:处理设计数据,实现各种设计 清单的统计、汇总。完成各种设计清单报表格式化处理。产生各种数据格式的数据文件。如: TXT、XLS、DBF、MDB、ORACLE 等等。实现对 CAD 各种类型的数据进行收集、存储、 分类、计算、加工、检索和传输,并且可以将处理结果顺利的传递给需要数据的其它部门, 实现企业信息数据的顺利流通。

  5、功能强大的表格、报表工具

  PCCAD 提供完全自动表格、超级卡片两大表格模块,完全涵盖了企业设计报表、工艺报表 的所有形式要求,可以定制卡片的首续页,可以定义多个填充区域,可以定义不同的填充方 向。通过功能强大的编辑界面,整体可编辑修改卡片中所有的数据,在此集成了各种资源访 问工具,实现自由与其它系统交换数据,并且支持公式表达式的计算,填充几个个值可后实现 其余值的自动计算,可以任意增加行数,表格会自动进行换行、分页,自动生成页码。

  6、设计数据批量提取、汇总,复杂报表一气呵成

  PCCAD 批量数据提取,可以批量提取不同标题栏、明细表样式的所有 PCCAD 图形文件中 的数据,并且可以进行数据关联。提取时进行数据正确性检查,智能提示设计数据潜在的问 题,通过数据的规范化处理,输出为统一格式、有效的具有装配关系的管理数据。自动传递 给数据处理模块,进行数据统计汇总,批量生成各种设计报表卡片,自动填充卡片内所有区域内数据,自动进行页码统计,一次就完成多种类型的报表的生成。

  7、最新国标、超大容量、全面修订的标准件库

  基于独创的 SPB 技术,建立了迄今为止最为完备的标准件和设计资料库。目前包括:弹簧库、 管接头、电机、操作件、轴承盖、法兰库、联轴器、机床夹具、基础图形库、结构图素库、 液压缸、型材库、模具库、机械传动、轴承库、螺纹库、砂轮越程槽、筒体库、封头库、输 送件、起重件、丝锥库、支座库、手孔和人孔、机床刀具、润滑、密封、挡圈、垫圈、键与 键槽、铆钉、销、螺母、螺钉、螺柱、螺栓、气缸、减速机、线性滑轨、变压器、数控机床 工具、滚珠丝杠、焊接坡口等共 43 个库,1712 个零件类,数万个标准件参数化图形。生成 的标准件可以自适应比例、线型、颜色,自动进行装配消隐,自动计算当前系列尺寸的公差。 并且自带设计数据,可以方便地在图中标注,或者提取到明细表中。

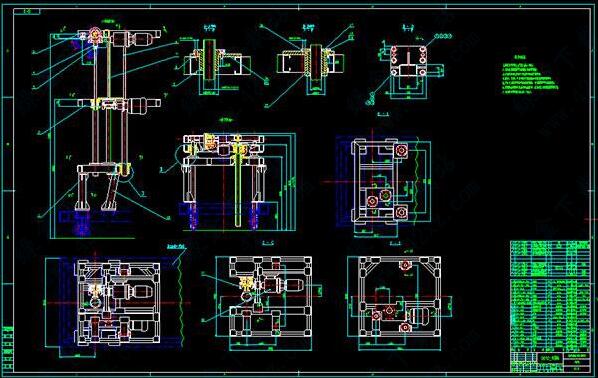

清华天河PCCAD

  8、统一的 PDM/ERP 通用接口框架

  PDM/ERP 通用接口框架内容包含一个源码开发的代码框架、在标题栏、明细表编辑时考虑 到 PDM 权限要求。已经成功地与 TeamCenter Enterprise、Iman 等 PDM 实现完美集成,在 PCCAD 中,可以通过接口将 BOM 数据批量提交到 PDM 的产品结构中去,可以实现双向数 据更新,以及图纸文件的数据库存储。

  9、系统稳定可靠

  PCCAD 稳定可靠,具有自我保护功能,所有的标题栏、明细表等管理数据在数据字典进行 内部双重存储,实现数据与图形、视图的完全分离,非常安全,所以不会出现由于误删图形 而丢失数据的现象,这是市场上大部分同类系统无可比拟的优点。

  10、直观、易学的人机交互界面

  在以往的 CAD 系统中,计算机作图的过程往往和一般工程制图的习惯不一致,使得工程人 员不能在短期内掌握,而 PCCAD 作图的思路和工程人员的习惯完全一致,即使计算机操作 不熟练的工程技术人员也可在三天内学会,半月内熟练使用 PCCAD。

  11、制图完全符合国家标准

  PCCAD 系列软件已率先通过国家机械 CAD 标准化审查,利用 PCCAD 绘制的工程图纸完全 符合国家标准的制图规范。

  12、完全开放的二次开发手段

  利用 PCCAD 提供的二次开发工具,设计人员就可以方便地扩充 PCCAD 的功能,建立自己 的符号库和零件库,迅速开发出适合本行业、本企业专用的微机 CAD 系统。

新功能介绍

  1、尺寸标注:线长、弧长、弧角标注

  一个命令快速标注所有线长、弧长和弧角。

  2、构造工具:直线合并

  作用是将两条共线的直线以第一条直线为准进行合并处理。

  3、文字处理:图纸印章

  文字处理中增加图纸印章命令,可直接插入“技术设计”、“施工设计”、“仅供参考”等印章。

  4、辅助工具:快速批量打印

  “快速批量打印”功能是在“批量打印”命令基础上简化而来,操作方便。

  非常适合仅可打印A3、A4纸张的打印机,实现快速批量出图打印。
