  CATIA斜(直)齿轮生成器是一款专业性极强的CATIA插件,最新版catia v5r17中文版环境下开发,环境下通过兼容性测试,可以帮你在CATIA中快速生成指定样式的齿轮,你只需要根据自身的需求来对齿数、压力角、螺旋角、齿厚等参数进行设置即可。

CATIA斜(直)齿轮生成器

软件介绍

  CATIA斜(直)齿轮生成器从名字就可以知道这款软件可以帮助用户设计齿轮,如果你需要快速设计齿轮模型就可以通过这款软件生成,本软件操作简单,打开以后输入齿数、模数、压力角、螺旋角、齿厚五种参数就可以生成新的齿轮;

  这款软件最大的优势就是可以直接连接到你电脑上安装的CATIA软件,从而在CATIA软件上显示齿轮模型,这样用户就可以开始设计零件了,软件自动检测电脑上已经安装的CATIA软件,从而将生成的模型显示在设计界面!

功能介绍

  CATIA是非常专业的零件设计以及绘图软件,可以设计很多零件

  您也可以通过CATIA设置齿轮等常用的机械零件

  使用这款CATIA斜(直)齿轮生成器就可以开始设计新的齿轮

  本软件是独立软件,不需要作为插件使用,几秒钟就可以设计一个新的齿轮

  软件自动连接到CATIA,可以立即将生成的齿轮加载到CATIA软件使用

  软件是免费的,兼容catia v5r17中文版环境,v5r21中文版环境

软件特色

  1、CATIA斜(直)齿轮生成器使用方便,可以快速制作齿轮

  2、通过这款软件就可以轻松设计可以加载到CATIA使用的齿轮

  3、对于需要设计齿轮的朋友很适合,几秒钟就可以设计简单的齿轮零件

  4、齿轮的参数名字都在界面显示,单位也自动显示,你只需要输入数值

使用方法

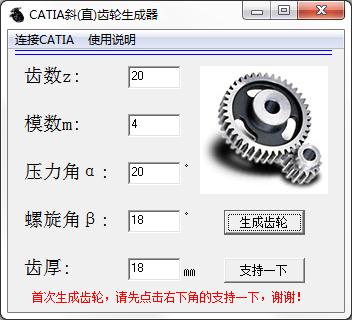

  1、打开斜(直)齿轮生成器.exe就可以开始设置齿轮参数,在软件界面输入具体的内容

  2、可以输入齿数z:20、模数m:4、压力角α:20、螺旋角β:18、齿厚:18,点击生成

  3、提示检测到程序暂未与 catia建立连接生成齿轮前请先连接CATIA,齿轮模型自动在CATIA软件显示

  4、这些参数都是可以随便输入的,您只需要输入齿轮相关的数值就可以在CATIA软件上显示齿轮

使用说明

  运行斜齿轮生成器,首先单击菜单栏的“连接catia”命令,软件会自动检测catia是否启动,连接成功或者检测到catia未启动,都会出现相应提示。如下图所示:

  输入齿轮参数,直齿轮将螺旋角β设置为0即可,单击“生成齿轮”按钮(非会员版需要先单击“支持一下”)。本软件采用两套内核生成齿轮,软件会根据输入的参数智能选取生成齿轮内核,以避免出错。
