  VariCAD 2021是一款专业的机械设计软件,可以绘制3D/2D CAD图。VariCAD 2021界面着眼于易用性,直观的3D / 2D定向,让用户可以用最少的步骤来进行操作。VariCAD快速,紧凑,易于使用,并提供机械设计,3D建模和2D制图所需的一切。软件兼容性强大,能够同时与其他的CAD软件进行兼容,非常专业、好用。

VariCAD

软件介绍

  VariCAD——设计从未如此轻松!该软件是一款是3D/2D CAD绘图软件,主要用于机械工程设计。它经过精心定制和调整,以反映设计师的思维过程,从而可以用最少的步骤来捕捉和传达想法,所有命令的创建都着眼于易用性。VariCAD快速,紧凑,易于使用,并提供机械设计,3D建模和2D制图所需的一切。它提供对参数和几何约束,计算,材料明细表,用于壳体,管道,碰撞测试的工具的支持,同时该软件好包括机械零件和符号库,例如:螺钉,螺母,轴承,弹簧等等。此外,它还支持数据交换,VariCAD支持使用STEP,STL,IGES,DWG和DXF文件格式。

软件功能

  1、用户界面和系统环境

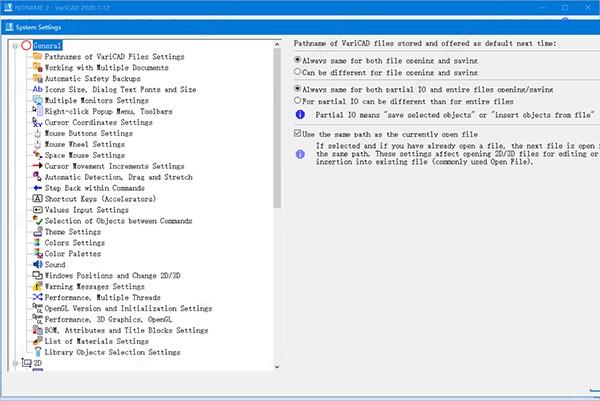

  VariCAD的图形用户界面(GUI)旨在实现快速,直观的3D / 2D定向。它经过精心定制和调整,以反映设计师的思维过程,从而可以用最少的步骤来捕获和传达想法。所有命令的创建都着眼于易用性。

  您可以先创建3D模型,然后使用它自动创建工程图文件,也可以仅以2D绘制。 3D设计通常更“自然”,因为它紧密代表了实际的零件和装配体。 3D方法通常比2D制图更直观。以3D创建的模型可以轻松转换为常规2D文档。 VariCAD提供了在更改3D模型后进行2D更新的工具。

  2、3D建模

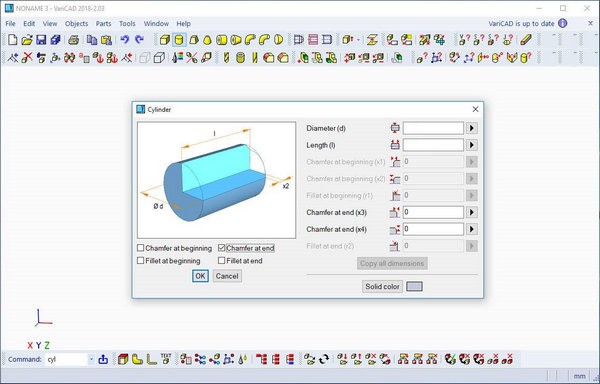

  VariCAD提供了基本3D形状(如盒子,圆柱体,圆锥体等)的库,可通过编辑其尺寸轻松地对其进行修改。也可以通过轮廓旋转,挤出或放样来创建实体。更复杂的工具包括两个轮廓之间的旋转混合,在圆形和矩形之间或不同轮廓之间的放样以及创建螺旋曲面。

  可以添加或减去实体,从而形成代表真实机械零件的布尔树。布尔运算具有自动修整选项(所谓的选择性布尔运算)。还提供预定义的操作,例如钻孔,端面铣削或凹槽铣削。边缘可以倒圆或倒角。 VariCAD提供了很多实体转换或编辑的可能性。另外,您可以轻松地编辑布尔树-从3D中选择实体零件,或从列表显示结构中选择它们。

  3、参数和几何约束

  尽管您可以轻松地变换实体或其零件,但可以选择定义几何约束。定义后,约束条件使您可以将对象“粘贴”在定义的位置。更确切地说,您可以删除受约束对象的自由度。如果更改或变换了其他对象,则受约束的对象会自动更改其位置。例如,如果将凹槽约束到轴的末端,并且轴的长度发生了变化,则该凹槽与末端边缘之间的距离将保持恒定。可以在实体的元素之间,整个实体之间或在创建实体的2D轮廓内定义约束(例如,通过拉伸)。

  每当输入用于实体创建的实体尺寸,约束中的距离或2D轮廓中的尺寸时,您都可以选择使用参数,甚至使用包含参数的数学表达式。更改参数值,可以更改实体的形状或位置。

VariCAD

  4、3D装配体和组

  VariCAD还提供了用于装配支持的工具。如果定义了零件和装配体之间的链接,则对零件文件所做的任何更改都会反映在装配体文件中,反之亦然。也可以定义实体的链接副本(所谓的相同实体)。在这种情况下,编辑一个对象会导致其所有相同副本的更新。还可以定义实体组,从而使多个对象的选择和可见性更改变得简单。

  5、碰撞测试(干扰)

  3D建模的一项出色功能是组件干涉检查。 VariCAD可以检查3D装配体之间是否存在碰撞(重叠体积)。

  6、计算方式

  VariCAD可以计算2D截面面积,表面积,体积,质量,重心和惯性矩。机械零件的计算也包括在内-机械设计师每天使用的标准零件。可以计算拉伸和压缩弹簧,预应力螺栓连接,销和平行键,带槽的轴,轴承,组合应力(弯曲和扭转)下的梁,正齿轮和锥齿轮的几何形状以及皮带驱动器。

  7、表面显影(板材弯曲)

  还可以创建3D实体或钣金零件的已开发(未弯曲)表面。展开表面的XY坐标可以保存到文本文件中以进行进一步处理。您可以输入弯曲系数以自定义计算,以反映材料和技术。

  8、机械零件和符号库

  包含标准机械零件(ANSI,DIN)库,例如螺栓,螺母,销,塞子,角点,垫片,轴承,滚动和绘制的形状以及液压,气动和电气符号。

VariCAD

  9、3D-2D导出

  3D模型可以轻松转换为2D工程图,以生成常规的制图文档。您可以通过在3D中定义视图来创建一个或多个选定实体的2D视图。此外,您还可以导出指定的部分。 VariCAD支持在3D更改后更新2D工程图。

  10、2D绘图和编辑

  优化了绘图功能,可轻松在工程中使用。 2D绘图的一些方便功能包括:自动检测对象和捕捉点,大量捕捉模式,辅助构造线,正交模式,矩形网格,绘图层,块创建,具有自动边界检测的阴影,高级尺寸标注,完成符号,焊接符号,公差符号等。您可以以毫米或英寸为单位绘制。

  11、BOM和标题栏

  VariCAD提供了用于维护产品数据结构的工具。零件的属性和标题栏的内容之间存在链接。您可以从装配体创建物料清单(BOM),也可以使用诸如质量属性更改,信息排序等命令轻松地修改数据库。每个零件都可以包含属性,例如名称,材料类型或供应商。此类数据可用于物料申请,物料清单(BOM)创建,标题栏填充或其他目的。

  产品(BOM)的数据结构可以导出到其他系统或电子表格中。掩膜用于BOM表自定义;您可以根据需要完全对其进行修改。遮罩定义实体或装配体属性的用法,标题栏,从BOM表导出数据的方法等。

  12、兼容性

  VariCAD可以与其他CAD系统交换文件。您可以导出STEP(3D),STL(3D),IGES(3D),DWG(2D),DXF(2D)文件,并导入STEP(3D),DWG(2D),DXF(2D)。可以单独或以批处理例程转换文件,从而一步转换多个文件。

更新内容

  完成了机械零件库的修订和扩展。

  符合JIS(日本工业标准)的新零件。

  与库零件尺寸选择有关的所有对话框面板都更清晰。

  可以在尺寸定义期间预选择库零件的尺寸。

  右键单击现有库零件后,将在显示的弹出菜单中提供新选项。根据情况,可以提供对应零件的插入(例如,在螺钉处插入螺母),更改当前尺寸或用不同类型的螺钉,螺母,轴承进行替换。
