  Saturn PCB Toolkit是一款功能专业的PCB参数计算工具,通过该软件,用户可以计算PCB导线属性、差分、阻抗导体、带宽、最小PCB导线间距、PCB供电网络阻抗、PCB热阻、保险丝、波长等各项PCB线路板的参数计算,软件提供了多种计算能力完全能够满足PCB设计师和工程师们对电流容量、差分、电阻等基本的日常计算,其计算模式采用世界标准的PCB参数规则编译而成,所有的计算数据都是符合国际要求的,该软件已经发行了多个版本,7.0是该公司的最新版本,新增欧姆定律计算器、新增LED电阻值计算器等,功能越来越全面。

Saturn

软件功能

  平面电感计算器

  计算的平面印刷电路板电感器的电感。

  广场平面电感器。

  六角形平面电感器。

  八角形平面电感器。

  圆形平面电感器。

  电力输送系统阻抗计算器

  计算PDN的目标阻抗。

  热电阻计算器

  计算使用耐热性的装置的结温。

  嵌入式电阻计算器

  计算基于给定的几何学的嵌入式电阻的电阻(欧姆)。

  串扰计算器

  计算基于上升时间,电压,长度和间距两个导体之间耦合电压。

  请经常检查,该方案是根据客户的要求经常更新。

  熔断电流

  使用Onderdonk方程来确定导体的保险丝的电流。

  有效介电常数计算器

  采用E. Hammerstad和O.詹森公式来确定微带的有效介电常数。

软件特色

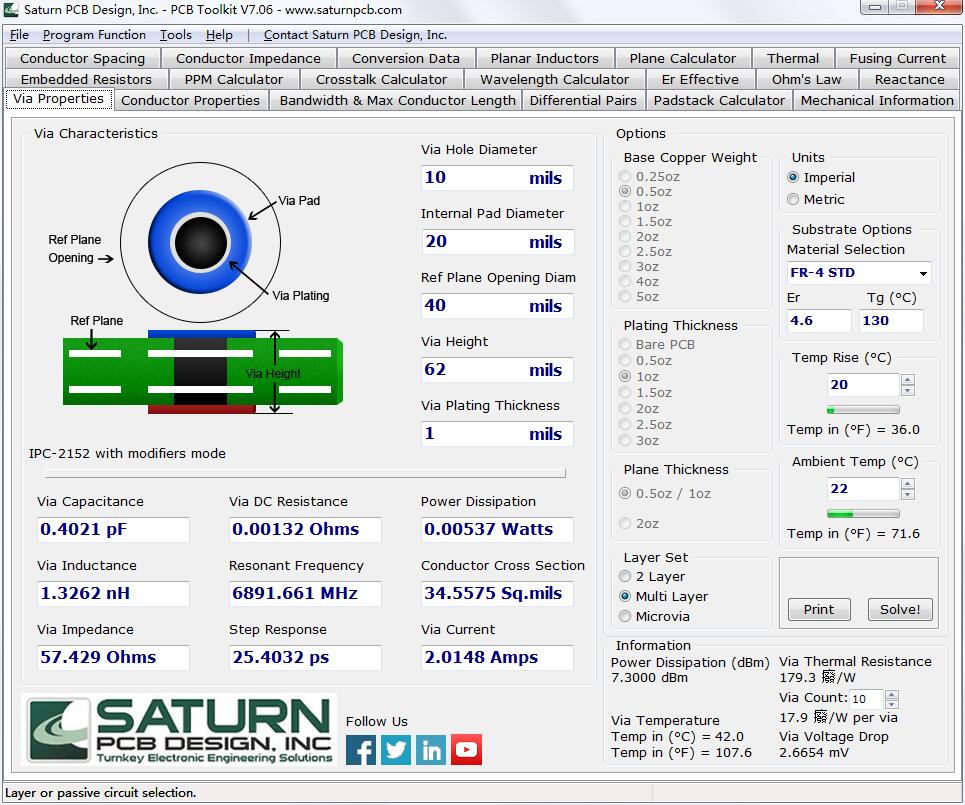

  图层设置:

  通过2层,通过多层和微孔之间进行选择。

  通过孔径:

  这是通孔成品直径。

  内部Pad直径:

  这是内层焊盘经由的直径和用于多层阻抗的计算。

  参考面开口直径:

  这是围绕内部焊盘的开口的直径。这个值不能小于内部焊盘直径。

  通过高度:

  这是通过从它的开始层到其结局层的长度。

  高速,多层数字PCB设计;

  高频射频/微波PCB设计;

  低电平模拟PCB设计;

  超低EMI设计用于MRI应用;

  DDR2,DDR3,DDR4内存的设计;

  印刷天线设计;

  完成装配图;

  在电路测试数据生成;

  取放数据生成;

  钻,面板开孔图;

  专业制卡文件;

  自动布线密集PCB设计。
