  天正建筑CAD2021是最新版的建筑CAD制图软件,天正建筑2021相比于之前的版本,新增了修订云线、打断、修剪、延伸和测量等功能,被广泛运用于应用于机械设计、工业制图、工程制图、土木建筑、装饰装潢、服装加工等多个行业领域,可以更好地帮助用户提升工作效率!

天正建筑CAD

功能特点

  一、软件功能设计的目标定位

  应用专业对象技术,在三维模型与平面图同步完成的技术基础上,进一步满足建筑施工图需要反复修改的要求。

  利用天正专业对象建模的优势,为规划设计的日照分析提供日照分析模型(如下图)和遮挡模型;为强制实施的建筑节能设计提供节能建筑分析模型。

  实现高效化、智能化、可视化始终是天正建筑CAD软件的开发目标。

  二、自定义对象构造专业构件

  天正开发了一系列自定义对象表示建筑专业构件,具有使用方便、通用性强的特点。例如各种墙体构件具有完整的几何和材质特征,可以像AutoCAD的普通图形对象一样进行操作,用夹点随意拉伸改变几何形状,也可以双击对象进行墙体厚度、高度等参数的修改,并且与门窗按相互关系智能联动(如下图),显着提高编辑效率;同时上述修改在三维视图中也可以直观地体现出来,真正实现了二、三维一体化。

  三、完善的用户接口

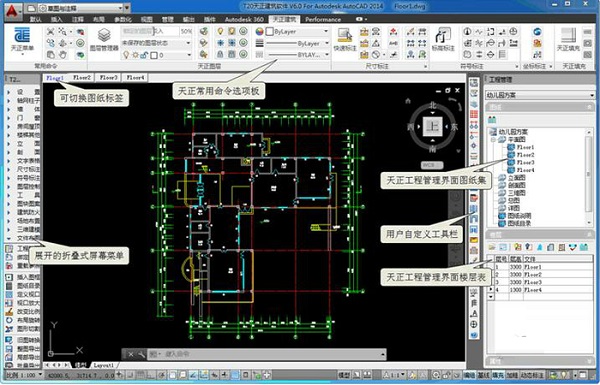

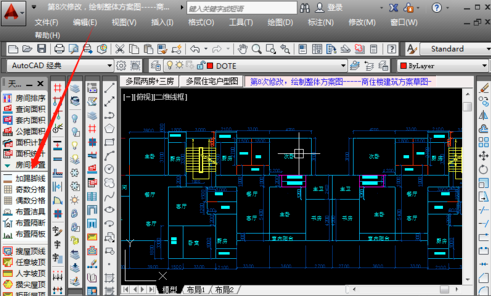

  1、方便的智能化菜单系统

  采用256色图标的屏幕菜单,图文并茂、层次清晰、折叠结构,支持鼠标滚轮操作,使子菜单之间切换更加快捷。

  屏幕菜单的右键功能丰富,可执行命令实时助手、目录跳转、启动命令、自定义等操作。

  在绘图过程中,右键快捷菜单能感知选择对象类型,弹出相关编辑菜单,可以随意定制个性化菜单适应用户习惯,汉语拼音快捷命令和一键快捷使绘图更快捷。

  3、支持多平台的对象动态输入

  AutoCAD从2006版本开始引入了对象动态输入编辑的交互方式,天正将其全面应用到天正对象,这种在图形上直接输入对象尺寸的编辑方式,有利于提高绘图效率。图为动态修改门窗垛尺寸。

  4、强大的状态栏功能

  状态栏的比例控件可设置当前比例和修改对象比例,提供了编组、墙基线显示、加粗、填充和动态标注 (对标高和坐标有效) 控制。

  5、支持用户定制

  通过【自定义】和【天正选项】可以进行软件界面形式及操作命令方面、建筑设计参数方面的定制设置。此设置可以导出成XML文件,供贵单位其他用户导入,实现参数配置的共享,也可通过“恢复默认”恢复程序最初设置值。

  四、先进的专业化标注系统

  天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统,轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作,取代了传统的尺寸、文字对象。按照建筑制图规范的标注要求,对自定义尺寸标注对象提供了前所未有的灵活修改手段。由于专门为建筑行业设计,在使用方便的同时简化了标注对象的结构,节省了内存,减少了命令的数目。

  同时按照规范中制图图例所需要的符号创建了自定义的专业符号标注对象,各自带有符合出图要求的专业夹点与比例信息,编辑时夹点拖动的行为符合设计习惯。符号对象的引入妥善地解决了 CAD符号标注规范化的问题。

  五、全新设计文字表格功能

  天正的自定义文字对象可方便地书写和修改中西文混排文字,方便地输入和变换文字的上下标,输入特殊字符,书写加圈文字等。文字对象可分别调整中西文字体各自的宽高比例,修正AutoCAD所使用的两类字体(*.shx与*.ttf)中英文实际字高不等的问题,使中西文字混合标注符合国家制图标准的要求。此外天正文字还可以设定对背景进行屏蔽,获得清晰的图面效果。

  天正建筑的在位编辑文字功能为整个图形中的文字编辑服务,双击文字进入编辑框,提供了前所未有的方便性。

  天正表格使用了先进的表格对象,其交互界面类似Excel的电子表格编辑界面。表格对象具有层次结构,用户可以完整地把握如何控制表格的外观表现,制作出有个性化的表格。更值得一提的是,天正表格还实现了与Excel的数据双向交换,使工程制表同办公制表一样方便高效。

  六、强大的图库管理系统和图块功能

  天正的图库系统采用图库组TKW文件格式,同时管理多个图库,通过分类明晰的树状目录使整个图库结构一目了然。类别区、名称区和图块预览区之间可随意调整最佳可视大小及相对位置,图块支持拖拽排序、批量改名、新入库自动以“图块长*图块宽”的格式命名等功能,最大程度地方便用户。

  图库管理界面采用了平面化图标工具栏和菜单栏,符合流行软件的外观风格与使用习惯。由于各个图库是独立的,系统图库和用户图库分别由系统和用户维护,便于版本升级。

  天正图块提供五个夹点,直接拖动夹点即可进行图块的对角缩放、旋转、移动等变化。图块通过 “图块屏蔽”特性可以遮挡背景对象而无需对背景对象进行裁剪,通过对象编辑可随时改变图块的精确尺寸与转角,支持CAD的动态块。

  七、与ACAD兼容的材质系统

  天正图库支持贴附材质的多视图图块,这种图块在“完全二维”的显示模式下按二维显示,而在着色模式下显示附着的彩色材质,图库管理程序能预览多视图图块的真实效果。

  八、工程管理器兼有图纸集与楼层表功能

  天正建筑引入了工程管理概念,工程管理器将图纸集和楼层表合二为一,将与整个工程相关的建筑立剖面、三维组合、门窗表、图纸目录等功能完全整合在一起,同时进行工程图档的管理,无论是在工程管理器的图纸集中还是在楼层表双击文件图标都可以直接打开图形文件。

  系统允许用户使用一个DWG文件保存多个楼层平面,也可以每个楼层平面分别保存一个DWG文件,甚至可以两者混合使用。

  九、全面增强的立剖面绘图功能

  天正建筑随时可以从各层平面图获得三维信息,按楼层表组合,消隐生成立面图与剖面图,生成步骤得到简化,成图质量明显提高。

  十、提供工程数据查询与面积计算

  在平面图设计完成后,可以统计门窗数量,自动生成门窗表。可以获得各种构件的体积、重量、墙面面积等数据,作为其他分析的基础数据。

  天正建筑提供了各种面积计算命令,可计算房间使用面积、建筑面积、阳台面积等等,可以统计住宅的各项面积指标,用于房产部门的面积统计和设计审查报批。

  十一、全方位支持AutoCAD各种工具

  天正对象支持AutoCAD特性选项板的浏览和编辑,提供了多个物体同时修改参数的捷径。

  特性匹配(格式刷)可以在天正对象之间形象直观的快速复制对象的特性。

  建筑对象的显示特点

  天正建筑对象讲求施工图的显示符合规范要求,三维模型与实际构件尽量协调一致,举例说明如下。

  玻璃幕墙:二维采用门窗线简化表达,而三维为精确表达,力求使玻璃幕墙的施工图表达和三维模型表现达到协调一致。

  角凸窗:转角窗和角凸窗统一为一个参数化窗对象,侧面可以碰墙,自动完成侧面的遮挡处理。

天正建筑CAD

软件特色

  1、高效的折叠式菜单系统可减少鼠标的点击次数,减少查找命令的时间,新设计的彩色图标令设计人赏心悦目。

  2、先进用户交互界面包括注释对象(包括表格、标注、文字等)的在位编辑以及对象定位的动态输入在多平台实现。

  3、高效的对象选择预览技术使光标经过对象时即可亮显对象,右击选取相关快捷菜单,而不必事先选择对象。

  4、新增的工程管理界面合并楼层表、三维组合、图纸集、建筑立剖面,门窗总表、门窗检查、图纸目录功能。

  5、支持一套工程平面图纸保存在一个DWG中,可与其他独立图纸DWG文件组合,生成立剖面与三维建筑模型。

  6、新的【图形导出】命令解决了【另存旧版】命令无法保存图纸空间的问题,一次完成专业条件图的导出工作。

  7、提供可由用户添加的图层标准,可以随时转换图形的图层标准格式。

  8、提供用户自定义图标工具栏与单键快捷命令,提高执行命令的效率。

  9、增强的布尔运算功能,解决了散水、柱子、楼板、线脚等对象之间的剪裁遮挡处理。

  10、增强的柱子对象提供边夹点拖动功能,修改快捷,支持与平板和楼梯等对象之间的自动剪裁。

  11、新增【组合门窗】命令,轻松解决复杂门窗的拼接组合问题,新增凸窗的侧面碰墙遮挡处理。

  12、更新的门窗图库,改进了推拉门与密闭门的插入方法和以前作为窗插入的编号统计问题。

  13、新增“图名标注”对象,索引符号提供多索引号,剖切索引剖切长度可拖动改变等多项改进。

  14、更新日照模块,日照模块中的功能与天正日照实现技术同步。

  15、更新节能模块,提供《民用建筑节能设计标准》(采暖居住建筑部分) JGJ26-95的节能验算。

  16、新修改天正文字增加专业词库与加圈文字功能,提供北方地区88J1-X1(2000版)的作法标注。

天正建筑CAD

更新内容

  1、支持64位AutoCAD2020平台;

  2、注释系统:

  1)改进【轴网标注】命令,重叠轴号在标注过程中可以自动避让;

  2)【添加轴线】命令从原有的命令行操作模式改为对话框操作模式,减化操作步骤;

  3)【添补轴号】命令从原有的命令行操作模式改为对话框操作模式,减化操作步骤;

  4)改进天正的【文字样式】命令,修改对话框中字体下拉列表的宽度,缺乏字体的文字样式名在下拉列表中以红色显示;

  5)天正单行文字特性表中增加背景屏蔽选项;

  6)天正尺寸标注对象的尺寸界线可作为trim 和extend的有效边界;

  7)修改尺寸标注对象的尺寸关联范围的显示;

  8)改进【墙厚标注】命令,当轴线在墙体外侧时增加墙皮与轴线的尺寸标注,墙厚标注位置修改到当前给定位置,增加对墙体保温线的标注;

  9)【内门标注】命令改为对话框操作模式,增加轴线+垛宽的定位形式;

  10)改进【连接尺寸】命令,支持修改过尺寸值的尺寸标注与相邻尺寸做连接尺寸的操作;

  11)改进表格的全屏编辑功能,增加复制、剪切列的操作;

  12)改进【表列编辑】命令,增加复制列的操作;

  13)做法标注支持拖拽修改对话框的大小;

  14)索引符号拆分为指向索引和剖切索引两个独立的命令,指向索引新增两种索引范围标识形式;剖切索引在高级选项中增加默认剖切线宽度以及剖切线距引线端头距离两项参数;

  15)索引图名增加图名标注及其对应的字高和文字样式设置;

  16)绘制矩形与圆形云线时增加动态预览;点取版次标志时提供标志的预览显示;

  3、其它:

  1)新增房间内最远点至疏散门距离的自动计算功能;

  2)双分平行楼梯、三角楼梯和交叉楼梯增加防火疏散半径的绘制;

  3)【单线变墙】命令增加栏选轴线添加墙的形式;

  6)新增【编号翻转】命令,用于对门窗编号进行翻转操作;

  7)房间名称及面积标注支持设置不同的文字样式及字高;

  8)新增【屋顶排水】命令,用于生成屋顶分水线和坡度标注;

  9)【水平间距】命令改为对话框操作模式,支持四种间距定义类型;

  10)【垂直间距】命令改为对话框操作模式,支持四种间距定义类型;

  4、BUG修改。
