  s2p文件查看分析工具是一款用来查看s2p文件的工具,用户使用s2p文件查看分析工具可以查看s参数,smith圆图,支持脚本操作等功能,还支持Windows XP/Vista/Win7/8/10系统,能来查看SPV/ALB/S1P/MDF/LP/SP/LPD格式文件。

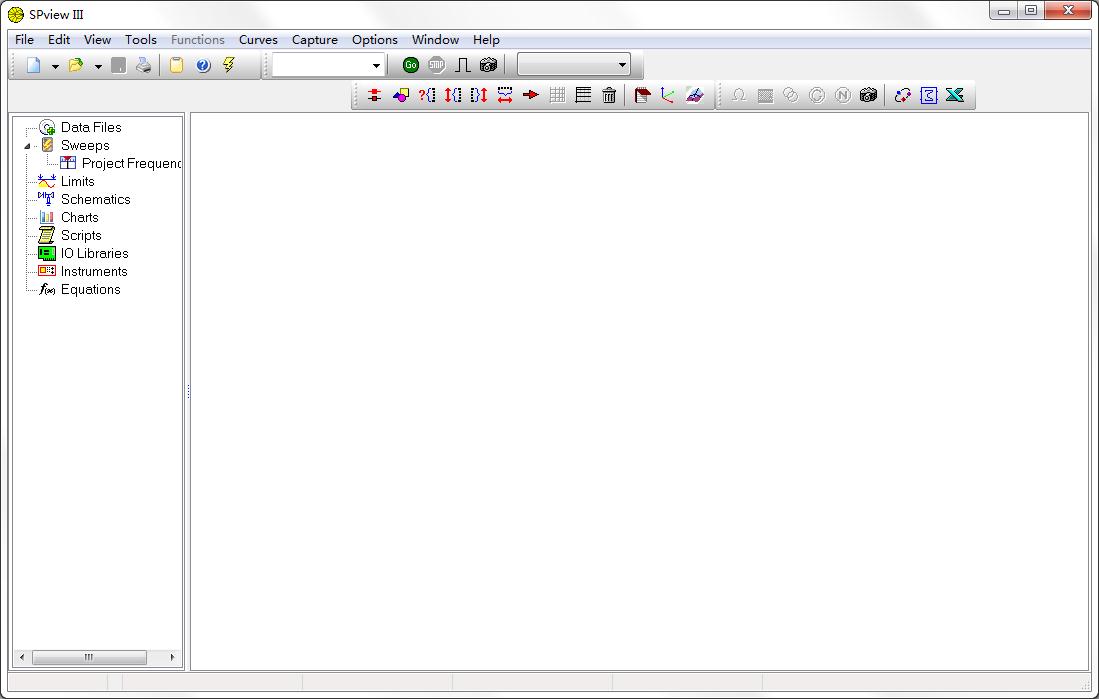

s2p文件查看分析工具

软件介绍

  SPview是一个用于射频和微波工程的s参数工具集。内置GPIB、LAN、USB和RS232功能,可直接从矢量网络分析仪、频谱分析仪、标量分析仪和示波器中采集数据。它可以生成与所有主要模拟器兼容的s参数文件。

  内置的图表和数据处理功能,使更快的电路设计,2端口功能图表是特别有用的放大器设计师往往删除几个测量/模拟周期。

  SPview为较老的VNA提供了更新和更昂贵的模型中可用的设施,此外,它还可以捕获n端口数据,即3,4。99端口数据可以只使用2端口或T/R分析器捕获,并保存为s参数文件。

  Spview支持国家仪器NI488, Agilent SICL库以及来自许多供应商的VISA。也支持RS USB智能仪器。

  不需要第三方驱动程序/库从配备LAN端口的设备中捕获数据。

  SPview还可以从Focus和Maury文件格式导入等高线地图加载-拉数据。

  可选的工具集SI包支持一系列信号完整性功能和转换,包括混合模式差分和通用模式转换以及眼图绘图仪。

  SPview 3现在包括一个完整的多端口线性模拟器完成与可视化原理图编辑器。数据文件可以拖放到电路图上,并连接到电阻、电容、电感和传输线等其他元件上。端口可以更改为任何任意的实际阻抗,原理图编辑器还包括一个NEG2元素,允许s参数数据在一个端口上逐端口地反嵌入。

  该电路图配有完整的测量套件,所有的仿真都是全自动的,无需设置特殊的仿真设置。

  SPview现在提供了一套数学特性,将任意方程画成扫掠变量的函数,方程可以处理复杂数据和标量数据。方程作为变量和/或现有跟踪数据的函数产生新的跟踪。

  新的poynomial趋势线特性从现有的跟踪数据创建并绘制方程。

  统计分析功能与特殊工具相结合,以搜索和组合磁盘文件夹中的数据。现在可以组合生产运行的历史数据,并应用最小/最大值、平均值和标准偏差。

  SPview是完全可编程的通过ActiveX脚本系统,Visual Basic和Jscript是完全集成。用户还可以通过综合编程API编程远程控制接口。

功能介绍

  完整版本的SPview包括数据捕获和脚本设施。

  捕获多端口1,2,3-n端口数据直接从矢量网络分析仪。

  从频谱分析仪,标量分析仪,噪声系数仪和示波器获取屏幕数据。

  程序远程控制仪器和图形测量。

  程序SPview和其他COM应用程序与内部脚本系统。

  SPview开始生活作为一个实用程序来查看S参数文件,从那时它已经发展成一个完整的工具集。它提供了一个通用,易于使用,功能丰富的界面,允许以其他方式不可能的方式操作数据文件。

  SPview 3增加了新的功能与完整的MDI接口,项目经理,方程绘图仪和许多其他新功能。

  SPview的S参数提取功能包括多端口捕获,一个功能,使具有1,2,3,4或更多端口的设备被捕获为一个单一的实体。

  图表选项包括具有完全动态缩放和平移功能的圆形和网格图表。

  编辑功能允许在鼠标控制下直接抓取和操作单个数据点或整个曲线。

  Live-TDR功能允许RF电路的实时优化。

  标记功能包括无限数据标记,增量标记和跟踪标记。

软件特色

  加载和变换测试石S参数文件。

  使用图形数据输入或数据手册中的数字创建新的S参数文件。

  加载和处理将拉伸数据导入Contour映射。

  以混合模式装载和处理S参数数据。

  加载和处理MDIF测量数据交换格式文件。

  以多种图表格式显示图表数据。

  绘制用户定义的方程。

  使用屏幕突出显示图表数据功能数据标记。

  生成文档的演示图形。

  打印具有通用打印选项的图表。

  以数字和图形方式编辑数据。

  加载,保存和转换各种文件格式。

  剪切,复制,粘贴和重叠数据跟踪。

  对数据应用跟踪数学。

  直接应用2端口功能,如K-Factor,而不使用模拟器。

  对距离到故障类型测量应用时域分析。

  处理1到99端口S参数文件+ 2端口Y,H和Z参数。

使用方法

  数据文件

  数据文件是任何RF设计系统的重要组成部分,因为它们允许将大量的计算和真实世界数据集成到设计仿真中。

  在SPview中,数据文件要么导入到项目管理器中,要么可以作为图形数据直接导入到图表中。

  支持的文件类型

  S参数文件格式。

  SPview支持S1P到.S9P类型文件(1到9端口)和.Snn文件(10到99端口)。

  S参数文件是文本文件,在PC上,每行由新行和回车字符(字符10和13)分隔。 SPview也会读取以Unix格式存储的文件,Unix只使用一个新行字符来分隔行。

  MDIF分析功能

  SPview具有处理MDIF文件的特殊功能。 图表将数据表示为曲线族

  将数据加载到SPview

  要将数据文件加载到SPview中,请从系统工具栏中选择打开按钮,或从菜单中选择文件/打开。将出现打开对话框。

  SPview可以读取类型‘.SnP’,‘。spv’,‘.csv’和‘.alb’的文件。 S参数文件将自动加载到新的史密斯图表中,其他类型将加载到新的网格图表中。

  当多个文件在对话框中突出显示时,所有选定的文件将被加载到单独的图表中。

  合并数据文件

  要合并多个文件,请选择文件/打开合并,如果选择了多个文件,则所有选定的文件将被加载并合并为单个(新)图表。所有文件必须兼容,不允许混合ALB和SPV / SNP文件。

  将文件中的数据与图表中已有的数据合并。首先单击图表使其成为活动图表,右键单击图表,然后选择合并。使用合并文件对话框选择文件,数据将被加载到图表中。

  Snp / spv文件必须加载到smith图表中,csv和alb文件必须合并到网格图表中。

  使用不同的数据集合并数据。

  S参数数据保存到磁盘

  当活动图表是史密斯图表时,从工具栏或文件菜单中选择保存将显示保存对话框。 当要保存的文件类型为“.spv”类型时,数据将以SPview的原始格式保存,并保留图表参数。

  当选择Touchstone‘.SnP’格式时,用户将看到S参数保存对话框。 此对话框使用户能够选择保存的数据的格式。 使用选项允许将文件从一种格式转换为另一种格式

  使用说明

  合并将新的S参数文件加载到SPview中,而不会删除现有数据。与现有曲线相同的曲线图例将用数字注释以区分曲线。该选项对于比较不同文件的数据非常有用。请参阅加载和合并数据文件

  保存将当前数据保存到文件(如果已更改)。此选项仅在内存中的数据集已从文件加载或以前使用SaveAs保存并且数据以任何方式更改时可用。使用从上次打开或SaveAs生成的所有选项保存数据。

  SaveAs将当前数据保存到文件。保存对话框允许保存数据的所有方面以由用户指定。 SaveAs函数也可以通过主工具栏访问。

  页面设置启用打印机对话框,允许选择打印功能,如边框,纸张方向和打印机选择。

  打印预览启动打印预览工具,可以在一个打印页面上合并多个图形对象。

  打印打印当前显示的图表。请参阅图表打印。

  工具菜单

  工具菜单包含用于捕获和操作矢量数据的工具。

  矢量操纵工具

  重新归一化启用重新归一化对话框。

  Ref Plane打开Ref Plane对话框

  圆函数适用于史密斯图表。

  Stab circle打开稳定圈功能。

  增益圆打开增益圆功能。

  噪声圈打开噪声圈功能。

  专业工具

  负载拉动启动负载拉进入和轮廓映射工具。

  混合模式启动混合模式S参数分析工具。

  Excel输出启动Microsoft ExcelTM,如果它安装在同一台机器上,并输出所有当前活动图表曲线数据到一个新的电子表格。

  选项菜单

  选项菜单包含用于设置系统,图表和其他设置的控件。

  系统设置对话框包含gpib和检测的设置。

  图表设置对话框包含图表首选项设置。

  其他设置对话框包含其他系统设置。

  文件导入/导出项目包含控制从SPview导入和导出数据的方式的设置。

  远程日志对话框提供了远程通信调试实用程序。

  远程通信器对话框允许将手动远程命令发送到仪器。

  提出修改建议。
