  天正电子2018是一款专业的电子设计工具,专门为电子设计类从事者提供网上便利的,支持按间距批量自动布置、用户自定义图层上的天正电气设备进行设计等强大功能,此外还有负荷计算、设备自动连线、照度计算等特色功能,给用户提供了极大的便利,有需要的小伙伴绝对不要错过,赶快下载体验吧。

天正电气2018

版本简介

  天正公司总结多年从事电气软件开发经验,结合当前国内同类软件的各自特点,搜集大量设计单位对电气软件的设计需求,向广大设计人员推出的高效快捷的电气软件。在专业功能上,该软件体现了功能系统性和操作灵活性的完美结合,最大限度地贴近工程设计。

软件功能

  -绘制吊架

  增加按间距批量自动布置功能。

  -图库管理

  增加应急灯具分类,并增加相应图层。

  -布置按钮

  支持外部参照的天正给排水和天正电气消火栓。

  -负荷计算

  更新变压器型号:s11-m、scb11、sh15、scbh15。

  -平面统计

  支持对用户自定义图层上的天正电气设备进行统计。

  -工具条

  优化工具条上命令的排序方式,可通过鼠标拖动调整。

  -过滤选择

  支持过滤某类图例后统一进行设备替换、设备缩放操作。

  -平面布线

  解决软件使用2~3小时后,导线经过设备时不能自动断开问题。

  -负荷计算

  修正手工输入回路信息,但是没有输入回路编号的情况下,计算结果有误。

  -设备连线

  实现将同名设备使用对应导线自动相连;将由配电箱引出的干线与设备相连。

  -设备定义

  优化界面,根据强电、弱电、消防、其他四大类分类,更加快捷明了的找到需定义的设备。

  -桥架设置

  增加桥架系统自定义设置功能,可自定义绘制桥架时系统下拉中的选项,且可将数据导出备份。

  -温感烟感

  修正当ucs坐标与wcs坐标相隔特别远的情况,使用命令时点选起点会自动吸附到wcs坐标原点处。

  -照度计算

  光源参数处增加t8直管、t5直管等led灯;提取房间尺寸时支持选取天正建筑房间;可自定义出计算表时的内容选项。

  -配电引出

  可引出干线,并配合设备连线功能将干线与设备相连,在平面统计时,可统计出从配电箱引出后连接到设备上这段距离的长度及导线信息,并能进行标注。

  -多行照度

  增加工程名称设置;提取房间尺寸时支持选取天正建筑房间;可自定义出计算表时的内容选项;选中某一行数据后,对话框下方可以直观的看到当前房间的照度计算值是否符合规范要求;增加数据导入导出功能。

天正电气怎么用

  1、制作自己的标题栏,标题栏的大小是1:1的,即实际图纸的大小,把图纸名称和图号用cad属性的方式插入到你的标题栏中(图纸名、图号的文字样式、字高自己看着定就行,不影响使用);

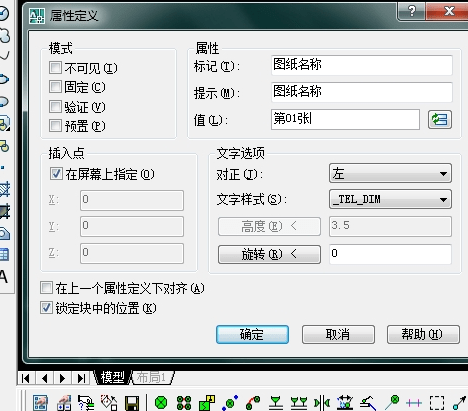

  输入快捷方式“att”,打开属性定义,在属性栏修改标记:图纸名称,提示:图纸名称,值:第01张,将“图纸名称”插在修改图纸名称处。图号也通过相同方法完成。

天正电气2018天正电气2018

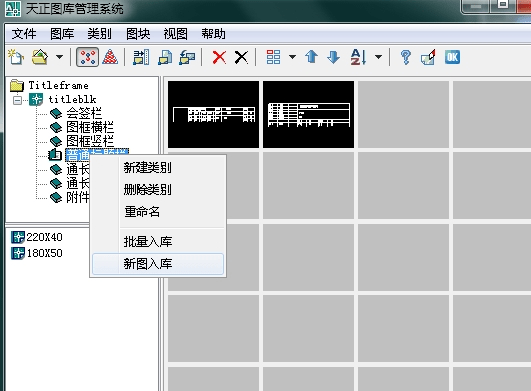

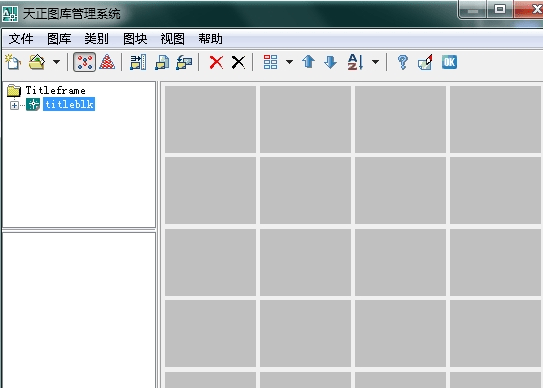

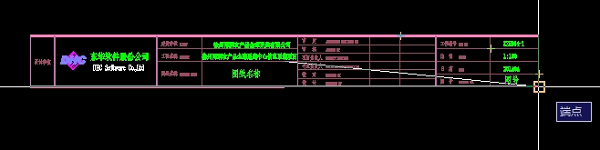

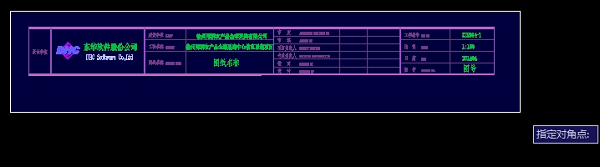

  2、将做好的标题栏制作成天正的标题栏图块,以备插入图框时选用;

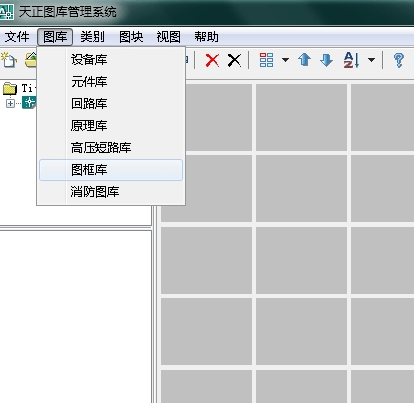

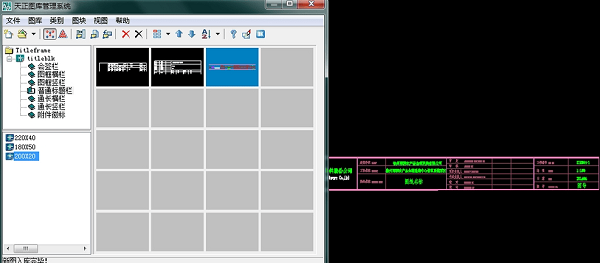

  天正菜单——设置——图库管理——图库——图框库——普通标题栏——新图入库——选中入库部分——选择端点——制作——新图入库完毕。

天正电气2018天正电气2018天正电气2018天正电气2018天正电气2018天正电气2018天正电气2018

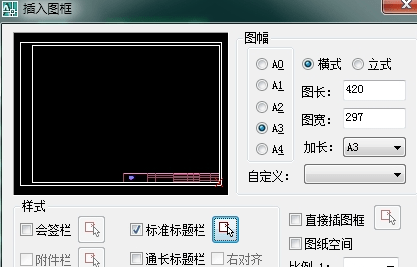

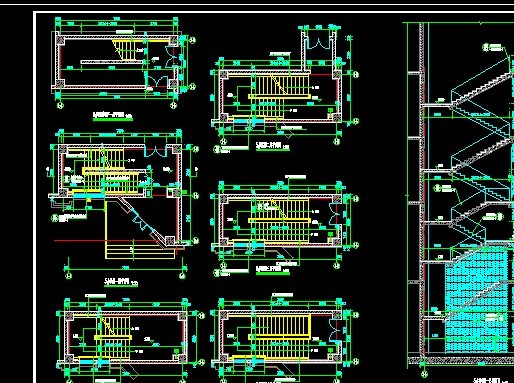

  3、把带有上面制作好的标题栏的图框插入到图形文件中;

  天正菜单——文件布图——插入图框——选择图幅——添加标准标题栏——选择新入库标题栏——插入。

天正电气2018天正电气2018天正电气2018天正电气2018天正电气2018

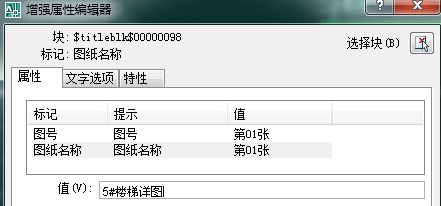

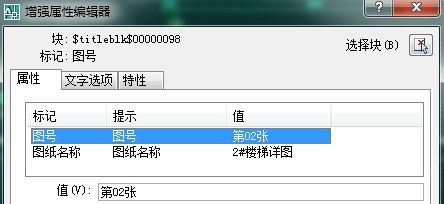

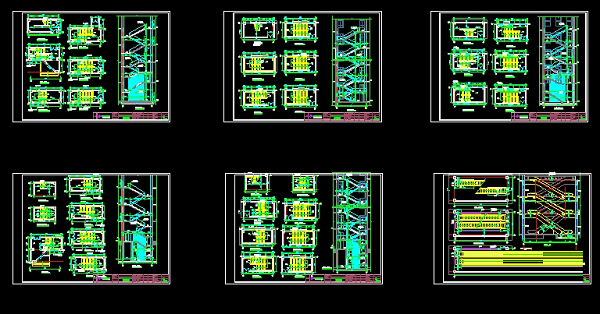

  4、把插入每个图框的标题栏的图形名称和图号依据相应的图形各自设定好(在示例中为了我只设置了前两个标题栏,剩下的朋友们自己设置完就行),注意设置完后要存盘;

  双击标题栏——修改图号——修改图纸名称——确定,所有图框标题栏均设置完成后,保存。

天正电气2018天正电气2018 天正电气2018天正电气2018

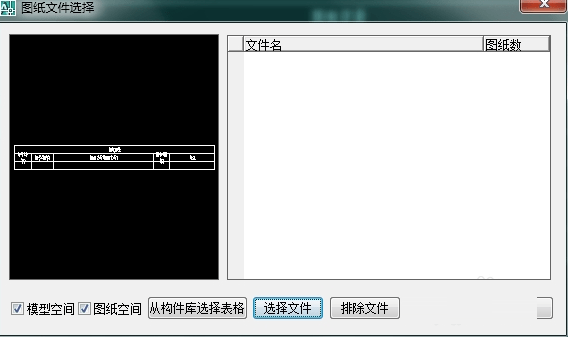

  5、执行天正的“图纸目录”命令,生成图形的图纸目录。

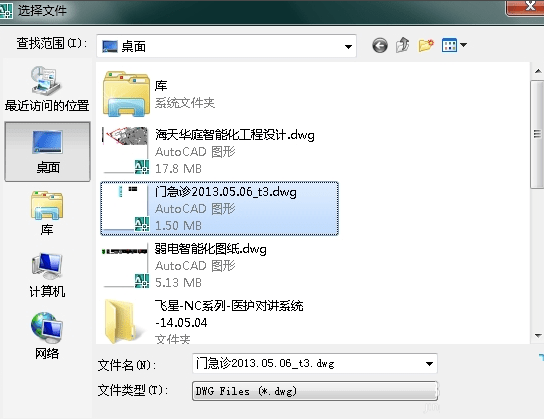

  天正菜单——文件布图——图纸目录——选择文件——生成目录。

天正电气2018天正电气2018 天正电气2018天正电气2018 天正电气2018天正电气2018

  以上就是关于天正电子2018软件的所有相关介绍了,谢谢大家。
