  erwin全称是AllFusion ERwin Data Modeler,是一款专业的数据库建模软件,用户通过这款软件能够完成对IDEF1X、IE两种不同的数据库模拟的建立,使用非常灵活,可以创建多个模型层,像逻辑层、物理层、甚至是更高级别的类型。

Erwin(数据库建模软件)

使用说明

  先运行erwin.exe安装该软件,最后点击“以后注册”,并输入由erwinkg.exe程序生成的注册码(任意输入一个用户名就会生成注册码),就可以使用ERWIN了。 如果不行先下个4.0,然后覆盖安装。

  使用教程:(适用于对ERwin初学者使用)

  1、假如只做文档,可以选择只建立logical view。

  2、假如是做项目,需要同时使用Logical view 和physical view。

  3、一般Logical view是用于做文档的,而physical view是用于生成或者导出脚本的。

  4、表之间的三种连接线,第一种用于把表1中的主键插入到表2中的外键,且插入的作为表2的主键第二种用于多对多,很少用到第三种用于把表1中的主键插入到表2中的外键,且插入的不作为表2的主键。

  5、Logical中的和physical中对应的表的名称可以不一样,一般在physical中的表的名称用英文名称在Logical中的表的名称则无所谓,假如需要可以用中文。

  6、在Physical view中的Tools中的[Forward Engineer/Schema Generation]中,在右侧的表中用对勾可以选择需要操作的项目点击【preview】可以看到脚本,可以复制过来改改就能是脚本了点击【report】可以直接导出脚本点击【Generate】则可以直接连接到数据库,把相关的Scheme都建立起来。

  7、在Logical view的一个Entity上右键点击,选择attributes,就进入了给表加入column的界面了,在General中选择一种基本类型(Domain)比如string后,就能加入一个名称了,Attribute name就是Logical view中的名字,Column name就是用于生成脚本的名称。在General中的Primary Key的checkbox就是选为主键的地方了。在DataType中就能设定具体的数据类型,比如VARCHAR2,NUMBER等。

  8、关于索引和约束的建立右键在Entity上,选择Key Group就能新建约束了。

使用教程

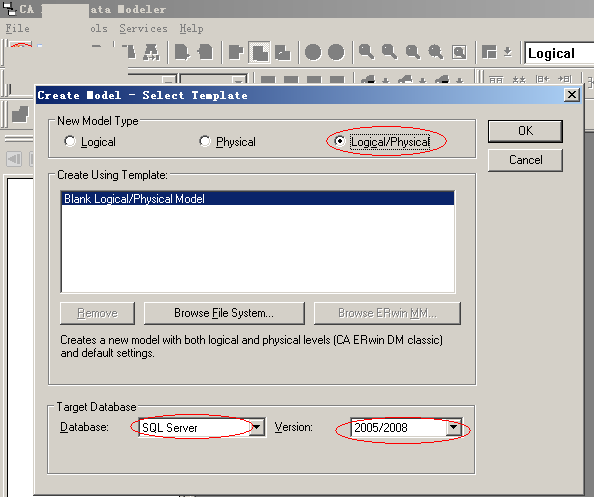

  下面我们开始使用 ERwin。打开 ERwin,点击工具条上的“ Create Model”按钮,在弹出窗口中选择“ Logical/Physical”,目标数据库选择“ SQL Server”,版本选择 2005/2008(选择的数据库在后面过程中可以修改)。如图所示:

Erwin(数据库建模软件)

  点击“ OK”之后出现 ERwin的工作区, ERwin缺省采用 IDEF1X表示法,如果想用 IE表示法可修改模型属性。

  创建实体

  实体分为Dependent Entity和Independent Entity两种,Dependent entity用普通的矩形表示,这类实体不依赖其它实体的属性来标志自己的实例。另一类实体则需要把外键做为主键的一部分,即依赖其它实体来标志该实体的实例,这类实体用圆角矩形来表示,这两种实体稍后都会用到。

  创建第一个实体Customer并为其添加属性:

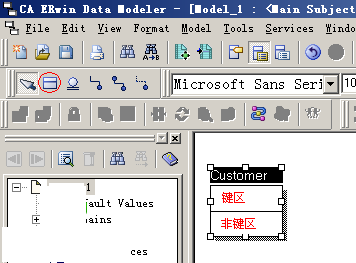

  点击工具栏上的“Entity”按钮,然后点击工作区的任意部分就会创建一个新的实体,命名为“Customer”。实体的属性区域分为键区(存放实体的主键)和非键区(存放非主键属性),当定义关系时,ERwin会自动根据关系类型,把外键摆放在键区或者非键区,用户也可以通过拖拽来调整属性的位置。

Erwin(数据库建模软件)  创建实体

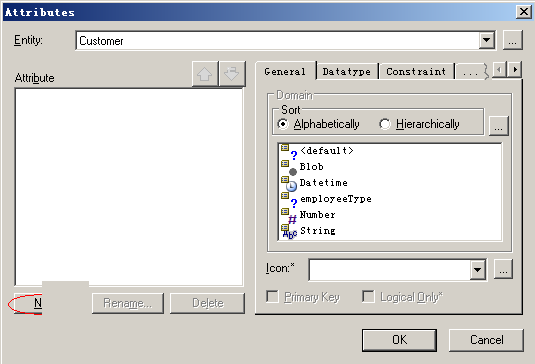

  右键点击Customer实体并从弹出菜单中选择“Attributes”菜单进入属性编辑对话框:

Erwin(数据库建模软件)属性编辑对话框

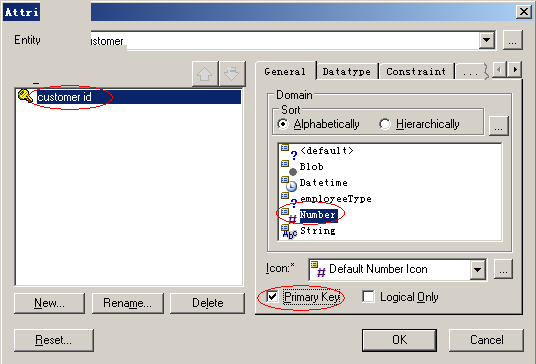

  点击按钮“New”来添加“customer id” 属性,数据类型为Number,并设为主键。如图5所示。在该对话框中涉及到了“Domain”这个概念,意思是具有相同数据类型的一组数据集合(有限多个,如省份的列表,或者无限多个,如电话号码等)。ERwin中支持自定义Domain,定义后可以在多个实体中使用,这样可以统一的表达属性的含义,并对属性数据进行验证。

Erwin(数据库建模软件)创建属性
