  CAXA CAM 制造工程师2020官方版是一款十分专业的制造软件。CAXA制造工程师将CAD模型与CAM加工技术无缝集成,可直接对曲面、实体模型进行一致的加工操作。同时CAXA制造工程师从线框到曲面,提供了丰富的建模手段。

CAXA

软件功能

  曲面完美结合

  方便的特征实体造型

  采用精确的特征实体造型技术,可将设计信息用特征术语来描述,简便而准确。通常的特征包括孔、槽、型腔、凸台、圆柱体、圆锥体、球体和管子等,CAXA制造工程师可以方便地建立和管理这些特征信息。实体模型的生成可以用增料方式,通过拉伸、旋转、导动、放样或加厚曲面来实现,也可以通过减料方式,从实体中减掉实体或用曲面裁剪来实现,还可以用等半径过渡、变半径过渡、倒角、打孔、增加拔模斜度和抽壳等高级特征功能来实现。

  强大的NURBS自由曲面造型

  CAXA制造工程师从线框到曲面,提供了丰富的建模手段。可通过列表数据、数学模型、字体文件及各种测量数据生成样条曲线,通过扫描、放样、拉伸、导动、等距、边界网格等多种形式生成复杂曲面,并可对曲面进行任意裁剪、过渡、拉伸、缝合、拼接、相交和变形等,建立任意复杂的零件模型。通过曲面模型生成的真实感图,可直观显示设计结果。

  灵活的曲面实体复合造型

  基于实体的‘精确特征造型’技术,使曲面融合进实体中,形成统一的曲面实体复合造型模式。利用这一模式,可实现曲面裁剪实体、曲面生成实体、曲面约束实体等混合操作,是用户设计产品和模具的有力工具。

  高效数控加工

  CAXA制造工程师将CAD模型与CAM加工技术无缝集成,可直接对曲面、实体模型进行一致的加工操作。支持轨迹参数化和批处理功能,明显提高工作效率。支持高速切削,大幅度提高加工效率和加工质量。通用的后置处理可向任何数控系统输出加工代码。

  两轴到三轴的数控加工功能,支持4~5轴加工

  两轴到两轴半加工方式:可直接利用零件的轮廓曲线生成加工轨迹指令,而无需建立其三维模型;提供轮廓加工和区域加工功能,加工区域内允许有任意形状和数量的岛。可分别指定加工轮廓和岛的拔模斜度,自动进行分层加工。三轴加工方式:多样化的加工方式可以安排从粗加工、半精加工到精加工的加工工艺路线。4~5轴加工模块提供曲线加工、平切面加工、参数线加工、侧刃铣削加工等多种4~5轴加工功能。标准模块提供2~3轴铣削加工。4~5轴加工为选配模块。

  支持高速加工

  本系统支持高速切削工艺,以提高产品精度,降低代码数量,使加工质量和效率大大提高。可设定斜向切入和螺旋切人等接近和切入方式,拐角处可设定圆角过渡,轮廓与轮廓之间可通过圆弧或S字型方式来过渡形成光滑连接,从而生成光滑刀具轨迹,有效地满足了高速加工对刀具路径形式的要求。

  参数化轨迹编辑和轨迹批处理

  CAXA制造工程师的‘轨迹再生成’功能可实现参数化轨迹编辑。用户只需选中已有的数控加工轨迹,修改原定义的加工参数表,即可重新生成加工轨迹。CAXA制造工程师可以先定义加工轨迹参数,而不立即生成轨迹。工艺设计人员可先将大批加工轨迹参数事先定义而在某一集中时间批量生成。这样,合理地优化了工作时间。

  独具特色的加工仿真与代码验证

  可直观、精确地对加工过程进行模拟仿真、对代码进行反读校验。仿真过程中可以随意放大、缩小、旋转,便于观察细节,可以调节仿真速度;能显示多道加工轨迹的加工结果。仿真过程中可以检查刀柄干涉、快速移动过程(G00)中的干涉、刀具无切削刃部分的干涉情况,可以将切削残余量用不同颜色区分表示,并把切削仿真结果与零件理论形状进行比较等。

  加工工艺控制

  CAXA制造工程师提供了丰富的工艺控制参数,可以方便地控制加工过程,使编程人员的经验得到充分的体现。

  通用后置处理

  全面支持SIEMENS、FANUC等多种主流机床控制系统。CAXA制造工程师提供的后置处理器,无需生成中间文件就可直接输出G代码控制指令。系统不仅可以提供常见的数控系统的后置格式,用户还可以定义专用数控系统的后置处理格式。可生成详细的加工工艺清单,方便G代码文件的应用和管理。

  知识加工

  可将某类零件的加工步骤、使用刀具、工艺参数等加工条件保存为规范化的模板,形成企业的标准工艺知识库,类似零件的加工即可通过调用‘知识加工’模板来进行。这样就保证了同类零件加工的一致性和规范化。同时,初学者更可以借助师傅积累的知识加工模板,实现快速入门和提高。

  界面操作

  Windows界面操作。

  CAXA制造工程师基于微机平台,采用原创Windows菜单和交互,全中文界面,让您一见如故,轻松流畅地学习和操作。全面支持英文、简体和繁体中文Windows环境。

  数据接口

  丰富流行的数据接口。

  CAXA制造工程师是一个开放的设计/加工工具。它提供了丰富的数据接口,包括:直接读取市场上流行的三维CAD软件,如CATIA,Pro/ENGINEER的数据接口;基于曲面的DXF和IGES标准图形接口,基于实体的STEP标准数据接口;Parasolid几何核心的x-T、x-B格式文件;ACIS几何核心的SAT格式文伟面向快速成型设备的STL以及面向Internet和虚拟现实的VRML等接13。这些接口保证了于世界流行的CAD软件进行双向数据交换,使企业可以跨平台和跨地域地与合作伙伴实现虚拟产品开发和生产。

  开发平台

  开放2D、3D平台。

  CAXA制造工程师充分考虑用户的个性化需求,提供了专业而易于使用的2D和3D开发平台,以实现产品的个性化和专业化。用户可以随心所欲地扩展制造工程师的功能,甚至可以开发出全新的CAD/CAM产品。

  品质

  品质一流的刀具轨迹和加工质量。

  加工路径的优化处理使刀具轨迹更加光滑、流畅、均匀、合理,大大提高了加工走刀的流畅性,保证了工件表面的加工质量。

软件特色

  数控加工编程精品

  精:精品风范,顶尖利器。

  稳:稳定可靠,百炼成金。

  易:工艺卓越,易学易用 。

  快:事半功倍,高效快捷。

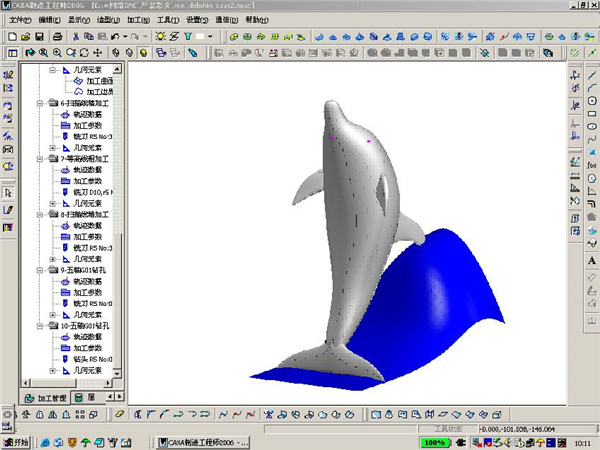

  造型

  实体和曲面混合造型方法,可视化设计理念。

CAXA

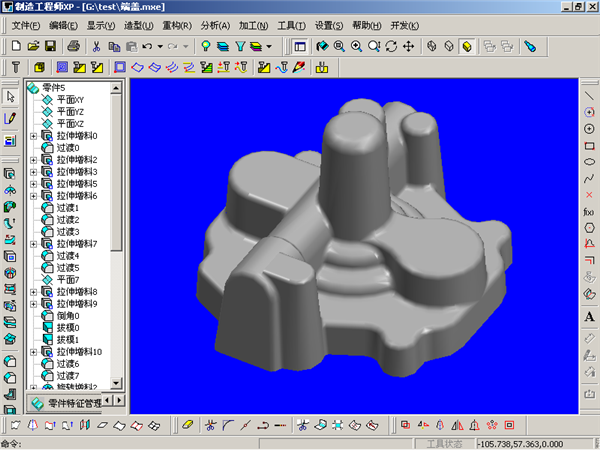

  实体造型主要有拉伸、旋转、导动、放样、倒角、圆角、打孔、筋板、拔模、分模等特征造型方式。可以将二维的草图轮廓快速生成三维实体模型。提供多种构建基准平面的功能,用户可以根据已知条件构建各种基准面。

  曲面造型提供多种NURBS曲面造型手段:可通过扫描、放样、旋转、导动、等距、边界和网格等多种形式生成复杂曲面;并提供曲面线裁剪和面裁剪、曲面延伸、按照平均切矢或选定曲面切矢的曲面缝合功能、多张曲面之间的拼接功能,另外,提供强大的曲面过渡功能,可以实现两面、三面、系列面等等曲面过渡方式,还可以实现等半径或变半径过渡。

CAXA

  系统支持实体与复杂曲面混合的造型方法,应用于复杂零件设计或模具设计。提供曲面裁剪实体功能、曲面加厚成实体、闭合曲面填充生成实体功能。另外,系统还允许将实体的表面生成曲面供用户直接引用。

  曲面和实体造型方法的完美结合,是制造工程师在CAD上的一个突出特点。每一个操作步骤,软件的提示区都有操作提示功能,不管是初学者或是具有丰富CAD经验的工程师,都可以根据软件的提示迅速掌握诀窍,设计出自己想要的零件模型。

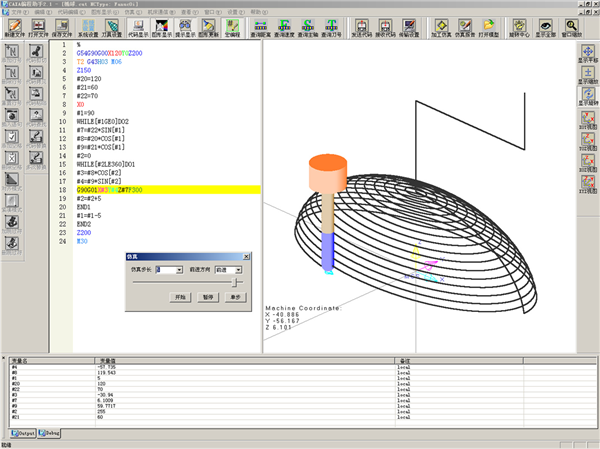

  编程助手:

  新增的一个数控铣加工编程模块,它具有方便的代码编辑功能,简单易学,非常适合手工编程使用。同时支持自动导入代码和手工编写的代码,其中包括宏程序代码的轨迹仿真,能够有效验证代码的正确性。支持多种系统代码的相互后置转换,实现加工程序在不同数控系统上的程序共享,还具有通讯传输的功能,通过RS232口可以实现数控系统与编程软件间的代码互传。

CAXA

  加工多种粗、半精、精、补加工方式:

CAXA

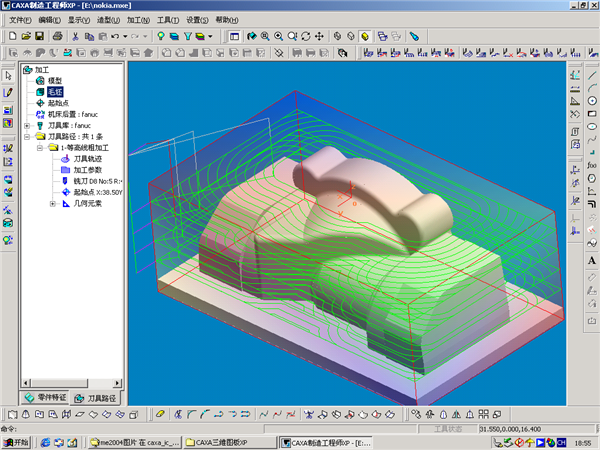

  提供七种粗加工方式:平面区域粗加工(2D)、区域粗加工、等高粗加工、扫描线、摆线、插铣、导动线(2.5轴)。

  提供14种精加工方式:平面轮廓、轮廓导动、曲面轮廓、曲面区域、曲面参数线、轮廓线、投影线、等高线、导动、扫描线、限制线、浅平面、三维偏置、深腔侧壁多种精加工功能。

  提供3种补加工:等高线补加工、笔式清根、区域补加工等多种补加工功能。

  提供2种槽加工:曲线式铣槽、扫描式铣槽。

CAXA

  多轴加工:

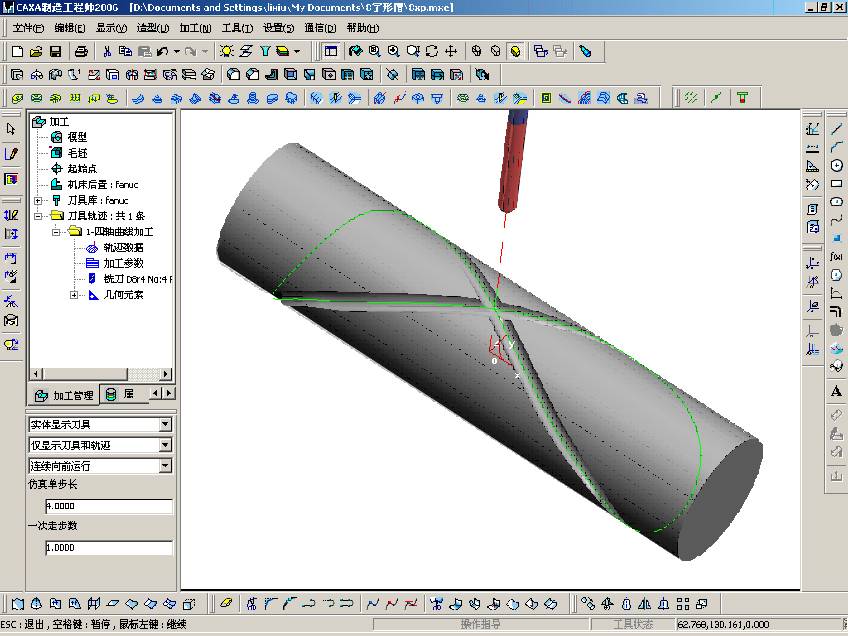

  四轴加工:四轴曲线、四轴平切面加工。

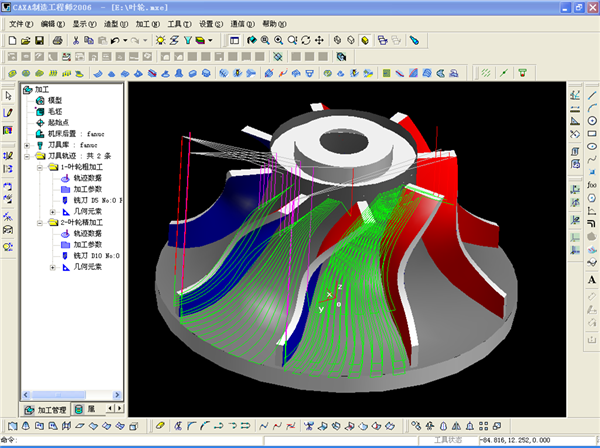

  五轴加工:五轴等参数线、五轴侧铣、五轴曲线、五轴曲面区域、五轴G01钻孔、五轴定向、转四轴轨迹等加工对叶轮、叶片类零件,除以上这些加工方法外,系统还提供专用的叶轮粗加工及叶轮精加工功能,可以实现对叶轮和叶片的整体加工。

CAXA

  宏加工:

  提供倒圆角加工,根据给定的平面轮廓曲线,生成加工圆角的轨迹和带有宏指令的加工代码。充分利用宏程序功能,使得倒圆角加工程序变得异常简单灵活。

  系统支持高速加工:

  可设定斜向切入和螺旋切入等接近和切入方式,拐角处可设定圆角过渡、轮廓与轮廓之间可通过圆弧或S字型方式来过渡形成光滑连接、生成光滑刀具轨迹,有效地满足了高速加工对刀具路径形式的要求。

系统需求

  最低要求:英特尔“奔腾”4处理器2.4GHz,512MB内存;10G硬盘。

  推荐配置:英特尔“至强”4处理器2.6GHz以上CPU,1G以上内存;20G硬盘。

  可运行于Windows2000、WindowsXP等系统平台之上。
