桥梁工程数据表 V1.0 绿色免费版

桥梁工程数据表 V1.0 绿色免费版
2022-09-18 09:36:04
简体中文
47.88 KB
无毒 无隐私收集

  桥梁工程数据表是一款简单实用的桥梁钢筋计算软件,用户包含钢筋外径及重量、钢筋弯折修正值、材料的重力密度、土的内外摩擦角、预应力钢筋公称质量、混凝土保护层厚度、砼强度设计值和弹性模量查询,可用于计算直线插值计算、截面纯弯配筋、斜截面抗剪配筋、受压构件配筋等参数。

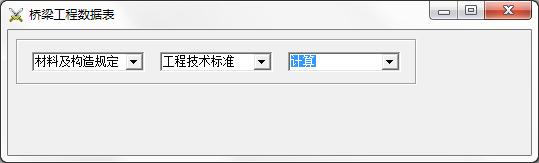

桥梁工程数据表

软件功能

  1、钢筋外径及重量。

  2、钢筋弯折修正值。

  3、材料的重力密度。

  4、土的内外摩擦角。

  5、预应力钢筋公称质量。

  6、混凝土保护层厚度。

  7、砼强度设计值和弹性模量。

  8、钢筋强度设计值和弹性模量。

计算公式

  一、首跨钢筋的计算

  1、上部贯通筋 上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值。

  2、端支座负筋 端支座负筋长度:第一排为Ln/3+端支座锚固值; 第二排为Ln/4+端支座锚固值。

  3、下部钢筋 下部钢筋长度=净跨长+左右支座锚固值 注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。

  以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢? 现在我们来总结一下以上三类钢筋的支座锚固判断问题: 支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。 钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。 钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }

桥梁工程数据表 下载地址

正在读取下载地址...
