Pro Engineer V5.0 中文版

　　Pro Engineer5.0中文版是非常经典出色的三维建模设计软件，软件作为现今主流的CAD、CAM、CAE软件之一，基于特征的（Feature-Based）实体模型建模工具，利用每次个别建构区块的方式构建模型。除了自身的功能强大之外，还重新定义了CAD、CAE、CAM领域的新标准，是业界广泛认可的标杆软件之一。

软件特色

　　1、基于特征的（FEAture-Based）

　　Pro/ENGINEER是一个基于特征的（Feature-Based）实体模型建模工具，利用每次个别建构区块的方式构建模型。设计者根据每个加工过程，在模型上构建一个单独特征。特征是最小的建构区块，若以简单的特征建构模型，在修改模型时，更有弹性。

　　2、关联的（Associative）

　　通过创建零件、装配、绘图等方式，可利用Proe/ENGINEER验证模型。由于各功能模块之间是相互关联的，如果改变装配中的某一零件，系统将会自动地在该装配中的其他零件与绘图上反映该变化。

　　3、参数化（Parametric）

　　Pro/ENGINEER为一参数化系统，即特征之间存在相互关系，使得某一特征的修改会同时牵动其他特征的变更，以满足设计者的要求。如果 某一特征参考到其他特征时，特征之间即产生父/子（parent/child）关系。

　　4、构造曲面（surface）

　　复杂曲面的生成主要有三种方法：1）由外部的点集，生成三维曲线，再利用Pro/E下surface的功能生成曲面。2）直接输入由Pro/desinger（造型设计）产生的曲面。3）利用import（输入）功能，以IGES、 SET、VDA、Neutral等格式，输入由其他软件或三维测量仪产生的曲面。

　　5、在装配图中构建实体

　　根据已建好的实体模型，在装配（component）中，利用其特征（平面，曲面或轴线）为基准，直接构建（Create）新的实体模型。这样建立的模型便于装配，在系统默认（default）状态下，完成装配。如图2所示，电饭煲的内锅是在装配图中，以外锅体的轴线为基准，完成设计。

软件功能

　　1、利用新的公差分析、改善的网格化、对非线性材料的支持、更好的结果分析及更智能的诊断功能，更快、更轻松地分析设计。

　　2、利用易于使用、功能强大的过程管理器在 Pro/ENGINEER 中定义刀具路径、创建注。

　　3、更快速的 ECAD-MCAD 设计协作。

　　4、利用 MCAD 和 ECAD 设计之间新的接口加速设计的协作。自动识别增量变更，并在 MCAD 和 ECAD 电路板设计之间交叉突出显示。

　　5、全局设计过程的改进。

　　6、加快详细设计过程。

　　7、利用新的 Auto RoundTM 功能、改善的装配性能、直接曲面编辑、增强的数据交换、新的 JT 支持、特征识别和自动化 3D 绘图注释功能，更快地创建简单和复杂的设计。

　　8、改善设计外包过程释特征和执行其他关键的功能，简化和自动化将工程设计转变为制造过程的步骤。

　　9、机电设计的改进。

　　10、更快速的详细设计。

　　11、优化制造业的工具和工厂设备的设计过程。

　　12、利用智能、自动化的功能添加和布置带状电缆，更快地创建机电设计。

　　13、用新的数字权限管理功能保护重要的设计数据。

　　14、改善检验和认证过程。

　　Pro Engineer修改版使用方法如何使用PROE画圆柱？

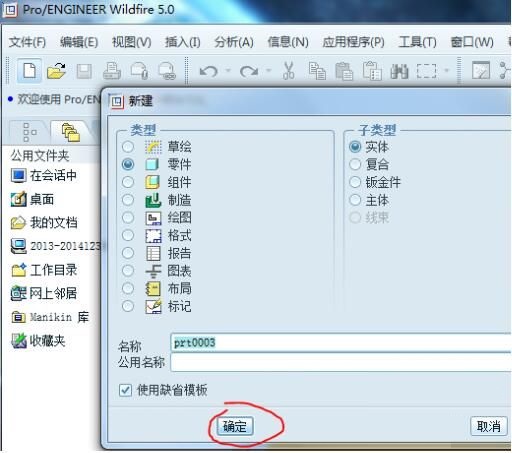

　　1、打开PROE点击新建——零件，名称按默认，点击确定。

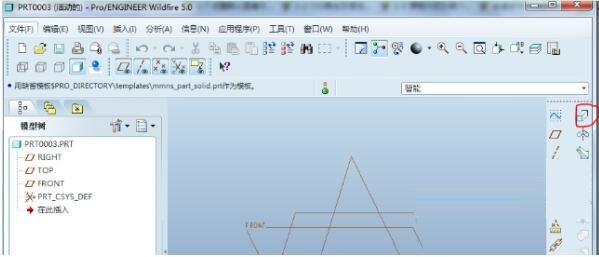

　　2、如图所示，点击拉伸工具。

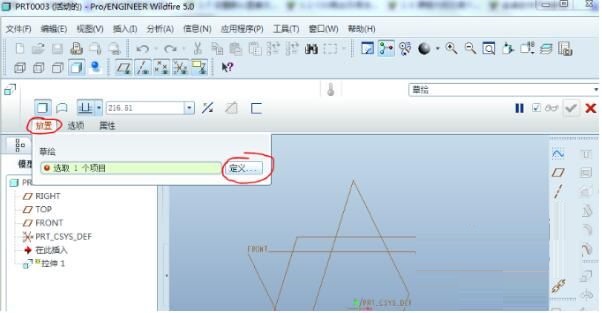

　　3、如图所示，点击放置——定义。

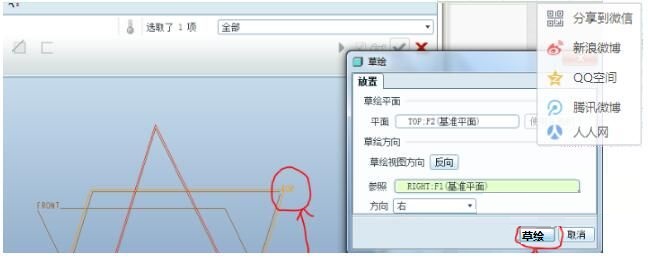

　　4、点击选择TOP平面，点击草绘开始绘制。

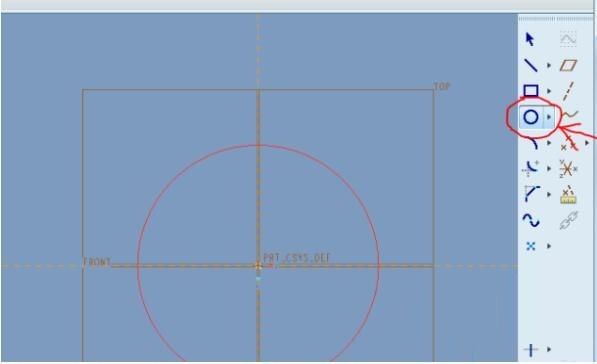

　　5、如图所示，进入草绘后，点击圆工具，在草图上绘制一个圆。

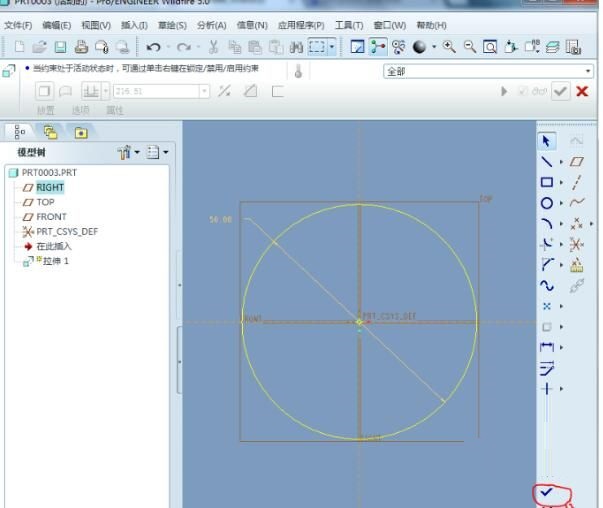

　　6、如图所示，点击打钩符号，完成草图绘制。

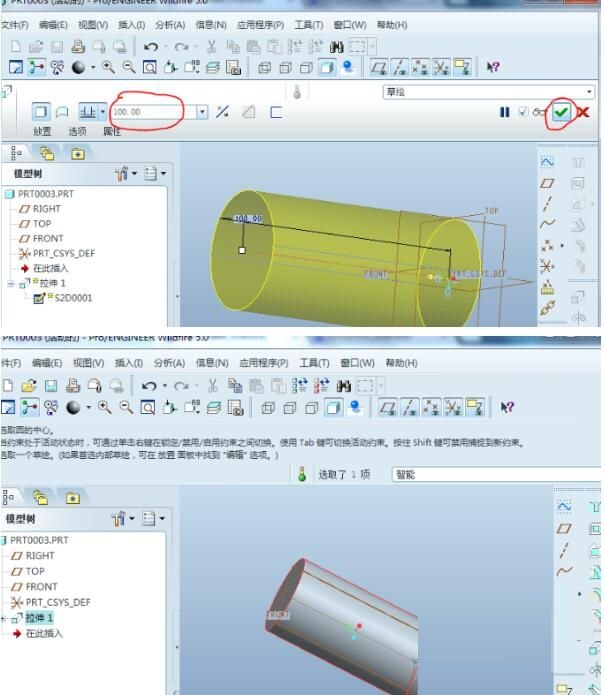

　　7、如图所示，可以在拉伸长度中输入你想要拉伸的长度，然后点击打钩符号完成圆柱的绘制。
