  RoadEditor是华测开发的PC端道路编辑软件,同时附带RoadEditor使用说明,软件使用必须严格按照断链,平曲线,竖曲线的顺序输入参数!

RoadEditor(道路编辑软件)

使用方法

  主界面

  点击运行软件,在电脑上安装软件。

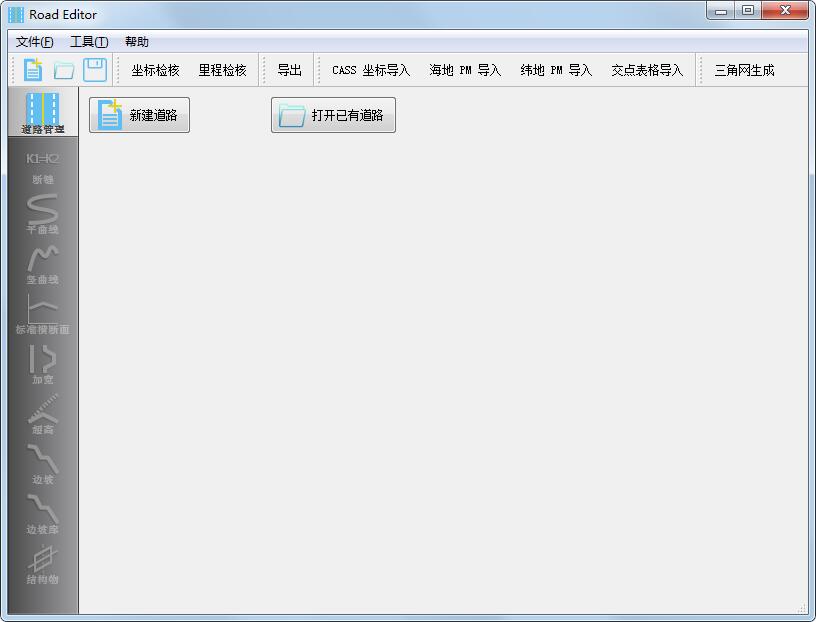

  点击运行快捷方式,软件主界面包括菜单栏、工具栏、功能区。

  新建道路:输入道路曲线要素时,一定要按先后顺序输入:断链-平曲线- 竖曲线-标准横断面-加宽-超高-边坡库-边坡-结构物,有断链的一定要先输入断链,有竖曲线的一定要先输入平曲线在输入竖曲线

  1、断链

  断链指的是因局部改线或分段测量等原因造成的桩号不相连接的现象。桩号重叠的称长链,桩号间断的称短链,断链在设计文件中一般标注为:

  K1+600.000=K1+678.300(短链)、K1+200.000=K1+148.200(长链)。

  数据输入时,直接输入断链的开始和结束桩号,软件会自动判断断链的类型及长度。

  注:请在所有非平面数据之前输入断链,以免引起非平面数据桩号异常。

  2、平曲线

  选择功能区平曲线,或者点击菜单栏【编辑】-【平曲线】,弹出“平曲线”对话框,可选择“交点法”或“元素法”标签页进行道路数据编辑。

  【追加】:双击输入要编辑的道路数据。

  【插入】:选择一数据记录,在选择的数据前输入要编辑的道路数据。

  【删除】:删除选中的数据记录。
