坐标点调整优化大师 V1.0 绿色中文版

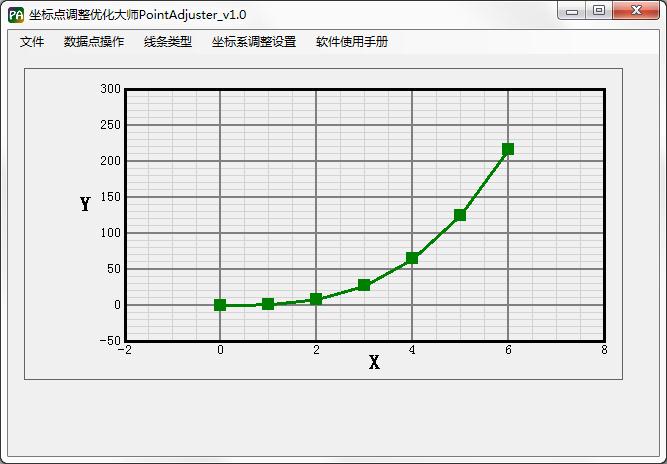

　　坐标点调整优化大师PointAdjuster主要用于数据点可视化调整，通过鼠标拖动数据点，将数据点拖动到想要的位置，软件自动获取新位置的坐标数据，新位置点的坐标数据可进一步导出到指定文件中，功能强大，操作简单，使用后用户就能轻松便捷的调整坐标点了。

软件功能

　　1、本软件主要具备以下几个功能：

　　（1）导入txt或dat格式的数据（X和Y两列），通过本软件绘制数据曲线，曲线类型可选择直线或贝塞尔曲线；

　　（2）可通过鼠标拖动数据点的位置，同时数据点的坐标值也将随之自动改变。此功能可以可视化地调整坐标值，获得您想要的位置数据；

　　（3）上述调整后的数据点坐标值，可以直接导出到txt或dat文件。

　　2、数据导入/导出

　　2.1 导入/导出数据格式说明

　　导入文件格式为”*.txt” 或”*.dat”，内容格式如下图，文件共两列数据，通过第一行指定为X还是Y。

　　如下面左图，第一行写为“X Y”，表示第一列为X值，第二列为Y值。

　　如下面右图，第一行写为“Y X”，表示第一列为Y值，第二列为X值。

　　XY数据格式：YX数据格式：

　　导出数据的格式同导入数据。

　　2.2导入文件

　　菜单栏-》文件-》导入数据，然后选择输入文件”*.txt” 或”*.dat”，即可导入外部数据，同时本软件绘制出相应的数据曲线。

　　2.3导出数据

　　调整完坐标点位置后，菜单栏-》文件-》导出数据，然后选择保存位置和文件名称，即可将所有坐标点的数据导出。

　　3、数据点操作说明

　　3.1 移动数据点

　　鼠标位于数据点上，直接拖动数据点，即可移动数据点的位置，该数据点的的坐标值也将随之改变。

　　3.2 插入数据点

　　【数据点的index说明】

　　每个数据点都有唯一的index值来标记该点。

　　【插入数据点】

　　菜单栏-》数据点操作-》插入数据点，或者在数据点上右键-》在此点之前/之后插入新点，打开插入数据点的操作窗口。

　　打开插入数据点的操作窗口，index为新点的序号，用来标记新插入位于哪两个点之间。例如，新点的index=2，则新点序号将位于原始index为1和2的点之间。插入新点之后，原始index为2的点，index值将变为3。

　　3.3 删除数据点

　　鼠标位于要删除的数据点上，右键单击，显示右键菜单，选择“删除此点”，即可删除此点。

　　3.4 清空所有数据点

　　菜单栏-》数据点操作-》清空所有数据点，即可清空所有数据点。

　　4、视图操作说明

　　坐标系视图可以通过鼠标方便地放大、缩小、拖动。

　　4.1 放大缩小视图

　　放大缩小视图有两种方法：

　　方法一：鼠标滚轮

　　在坐标系视图范围内，滚动鼠标滚轮即可方便地放大缩小；

　　方法二：鼠标左键框选

　　在坐标系视图范围内，按住鼠标左键，框选出你想放大的视图区域。

　　4.2 鼠标右键拖动视图

　　在坐标系视图范围内，按住鼠标右键拖动，即可随意拖动坐标系视图。

　　5 坐标系设置

　　坐标系的XY范围、标题、刻度、背景网格、数据线、数据点等，用户均可自定义设置。

　　5.1 打开设置窗口

　　方法一：坐标系区域内，任意位置双击鼠标，即可打开设置窗口。

　　方法二：菜单栏-》坐标系设置-》坐标系设置。

　　5.2 更改坐标系数值范围

　　如下图，坐标系设置窗口-》坐标范围，可以自定义坐标系显示的X、Y范围。

　　5.3 坐标系标题/刻度设置

　　5.4 坐标系背景网格线设置

　　可以设置背景网格线的宽度、颜色。

　　5.5 数据线/数据点颜色大小设置

　　可以设置数据线、数据点的颜色和大小。

　　6 选择线条类型

　　菜单栏-》线条类型，选择数据线条的类型。可以选择直线或贝塞尔曲线两种类型。选择贝塞尔曲线类型后，数据点将变为贝塞尔曲线的控制点。

　　7 辅助功能

　　7.1 鼠标显示坐标值

　　鼠标位于在坐标系范围内时，窗口右下角将显示鼠标位置的坐标值。
