坡道计算程序 V1.0 绿色免费版

坡道计算程序 V1.0 绿色免费版
2022-04-13 09:35:19
简体中文
105.41 KB
无毒 无隐私收集

  坡道计算程序是一款专业实用的坡道计算工具,设置中外墙的计算厚度h0为墙厚减掉保护层厚,未考虑钢筋直径,如要求精确,可在输入保护层厚度时加上已算出钢筋直径的一半重新计算,主要用于计算不同砼强度等级和钢筋种类的坡道参数,用户只需输入砼强度等级、可以在右下角查看详细的结算过程,非常方便快捷。

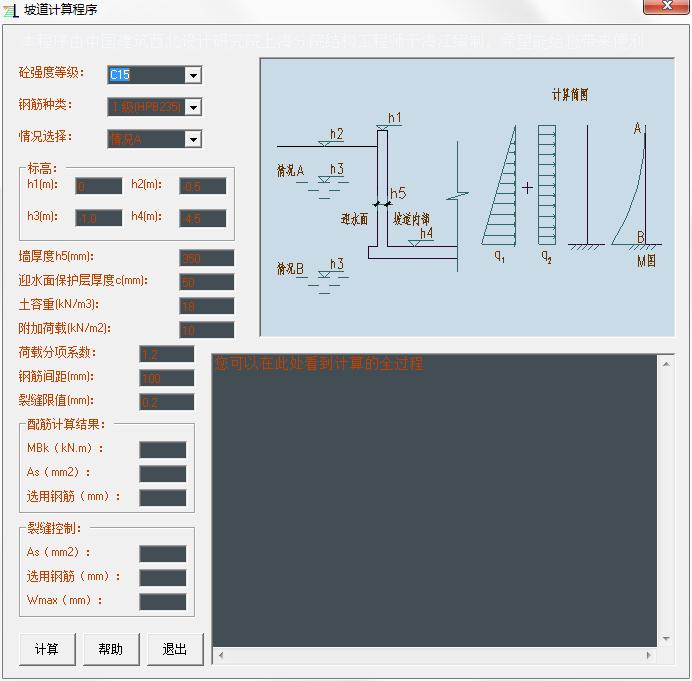

坡道计算程序

软件功能

  通过设置坡面参数计算实际配筋结果:MBK、As、选用钢筋。

  通过设置坡面参数计算裂缝控制:As、选用钢筋、Wmax。

使用方法

  1、选择砼强度等级、钢筋种类、情况,输入标高、墙厚度、土容重、附加荷载等参数点击计算就可得出配筋计算结果和裂缝控制数值。

  2、可以在右下角查看详细的结算过程。

软件说明

  计算结果

  1.荷载计算:

  (1)水上土压力:

  a=h3-h4=-1.0- -4.5=3.5(m)

  b=h2-h3=-0.5- -1.0=.5(m)

  q11=0.5 * γ * b=0.5 * 18*.5=4.5 (kN/m)

  MB11 =0.5*q11*b*(a+b/3)=0.5*4.5*.5*(3.5+.5/3)=4.125 (kNm)

  (2)水下土压力:

  q21 =0.5*(γ-10)*a=0.5*(18-10)*3.5=14 (kN/m)

  MB21 =1/6*q21*a^2=1/6*14*3.5^2=28.583 (kNm)

  (3)水压力:

  q31 =10*a=10*3.5=35 (kN/m)

  MB31 =1/6*q31*a^2=1/6*35*3.5^2=71.458 (kNm)

  (4)附加荷载:

  q42 =0.5*Qfj=0.5*10=5 (kN/m)

  MB42 =0.5*q42*(a+b)^2=0.5*5*(3.5+.5)^2=40 (kNm)

  MBk =MB11+MB21+MB31+MB42=4.125+28.583+71.458+40=144.166 (kNm)

  MB =η * MBk=1.2*144.166=172.999 (kNm)

  2.计算配筋:

  αs=MB*10^6/(Fc*1000*h0^2)=172.999*10^6/(7.2*1000*300^2)=.267

  ζ=1-(1-2*αs)^0.5=1-(1-2*.267)^0.5=.317

  As=Fc*1000*h0*ζ/Fy=7.2*1000*300*.317/210=3260.572(mm2)

  满足强度控制要求时每延米所需钢筋面积为:3260.572(mm2)

  满足强度控制要求时选用钢筋为:22@ 100 (mm)

  3.计算裂缝:

  ρte = As/(0.5*1000*h5)=4154.756 /(0.5*1000* 350 )= .024

  σsk = MBk*10^6/(0.87*h0*As)=144.166*10^6/(0.87*300*4154.756)=132.946(N/mm2)

  ψ = 1.1-0.65*Ftk/(ρte*σsk)=1.1-0.65*1.27/(.024*132.946)=.841

  Wmax = 2.1*ψ*σsk/(2*10^5)*(1.9*c+0.08*deq/ρte)=2.1*.841*132.946/(2*10^5)*(1.9*50+0.08*23/.024=.202(mm)

  满足裂缝控制要求时每延米所需钢筋面积为:4154.756(mm2)

  满足裂缝控制要求时选用钢筋为:23@ 100 (mm)

  说明:

  为节约成本,裂缝计算允许误差为5%

  如果按裂缝控制要求计算出来的钢筋为 19@100,

  则实际所配钢筋为 18@200+20@200(依次类推)
