星速基坑绘图软件 V2018.05.12 官方安装版

星速基坑绘图软件 V2018.05.12 官方安装版
2021-12-27 08:35:51
简体中文
21.65 MB
无毒 无隐私收集

  星速岩土基坑绘图软件(JKAUX)是一款CAD辅助画图工具,利用软件能够帮助用户快速的进行基坑剖面图绘制,软件支持大部分版本的CAD使用,并且提供了非常多的样图,在绘制时,要素、颜色、字体等都是可以设置的部分,用户可自由修改。

星速基坑绘图软件

软件功能

  1、本软件主要应用于基坑剖面图绘制,包含内支撑、桩锚、土钉墙、预应力土钉墙、SMW、钢板桩等多种类型,目前版本简单功能面向广大基坑设计者免费使用,快速绘图出图。

  2、免费提供了很多大样图 ,并不断补充完善,大样图可以任意免费使用,拷贝。

  3、平面图中自动布置支护桩和桩间止水帷幕,根据剖面统计工程量,自动绘制设计总说明并提供了说明模板编辑器。

使用方法

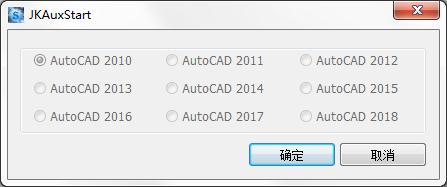

  1、运行JKAuxStart、exe启动CAD。

  2、CAD启动后,输入JKAUX命令,输入剖面数据绘图。如果要平面布桩,则应在剖面线中输入放坡信息。

  编辑菜单可增减剖面,编辑每个剖面的支挡结构、剖面线、支锚信息、止水帷幕、地下室外墙数据。

  锚索可以修改竖向间距、长度、拉力值等等。

  3、绘图设置可修改图形要素的层、颜色、字体等。也可以按默认。

  4、绘图菜单绘制剖面图。
