JDSoft SurfMill V7.0 中英文安装版

JDSoft SurfMill V7.0 中英文安装版
2021-12-15 15:04:40
简体中文
173.54 MB
无毒 无隐私收集

  JDSoft SurfMill是一款功能强大的雕刻软件,可以帮助用户在软件设计机械模型,您可以通过雕刻的方式设计零件,可以快速设计机械零件模型,结合机床软件就可以将设的模型加工,为企业提供更方便的零件雕刻方案,软件界面功能还是很多的,可以直接在使用实体工具创建零件,支持曲线绘制功能。

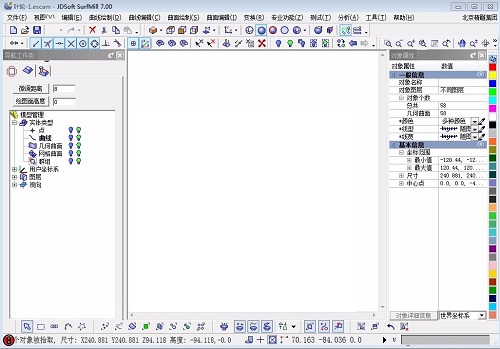

JDSoft

软件功能

  创建曲线

  曲线是构造三维线架模型和曲面模型的基础,SurfMill7.0不仅提供了三维造型中的点、直线、圆弧、样条曲线等基本曲线的绘制功能,还提供了圆、椭圆、矩形、多边形、包围盒和二次曲线等一些特征图形曲线的绘制功能。

  可以通过以下方式来启动曲线绘制命令:

  点击【曲线绘制(D)】菜单项,在弹出的下拉菜单中选择各种曲线绘制的子菜单项, 根据曲线绘制的性质可以把它分成3类。

  基础曲线绘制

  通过基本图形元素绘制各种各样复杂的空间图形;

  借助曲线生成

  从已知曲线上提取新的曲线;

  借助曲面生成

  从已知曲面上提取新的曲线;

  多轴加工组

  多轴联动加工铣削加工,是指在多轴机床上实现X、Y、Z、A、B、C等6轴中3个轴以上的联动加工,对于一些有特殊要求的零件加工,多轴加工可以大大提高加工效率,满足更高的加工精度。

  JDSoft Surfmill7.0软件根据不同的加工需求和机床特点为用户提供了以下8种多轴加工方法:

  【五轴钻孔】

  【五轴曲线加工】

  【四轴旋转加工】

  【曲面投影加工】

  【曲面变形加工】

  【曲线变形加工】

  【多轴侧铣加工】

  【多轴区域加工】

  这8种多轴联动加工方法,方便用户快速生成各种多轴加工刀具路径。此外SurfMill7.0软件还为用户提供了丰富的加工参数,方便用户调整刀具路径,满足不同的工艺需求。

  五轴钻孔加工

  在日常三轴机床加工中,倾斜孔只能通过卡具配合才能加工;相对于多轴加工,倾斜孔是最简单的加工,而且加工精度和加工效率都很高。五轴钻孔加工实际是在3轴的基础上实现的定位加工,用户只要选择好钻孔位置,然后定义刀轴方向,就可以多轴钻孔加工。

  【轴向分层】

  五轴钻孔加工为了避免因钻孔深度过大而断刀,支持轴向分层加工,并提供了限定层数、限定深度、自定义三种分层方式,控制钻孔路径的分层。

  【刀轴方式】

  五轴钻孔加工中提供了6种刀轴控制方式,如下图所示,在日常钻孔加工中常用的刀轴控制方式主要是由曲面法向、过指定直线两种方式来定义。

  曲面变形加工

  曲面变形加工根据变形曲面的使用背景,提供了两种加工方式:

  1、两面变形;

  2、曲面等距;

  曲面变形-两面变形

  该加工方法适用于加工两个叶片之间的区域或底面,主要是通过两张变形曲面来限制加工区域,通过导动面引导加工路径走势,在加工面上生成粗加工和精加工路径。

  曲面变形-曲面等距

  该加工方式适用于加工叶轮的叶片,主要通过的导动面和变形面的交线来生成加工路径。

软件特色

  1、精雕7.0提供零件设计功能,可以帮助用户在软件设计零件;

  2、可以在软件对曲面设计,可以对曲线编辑;

  3、支持五轴加工,支持三轴加工;

  4、提供丰富的绘图功能,在软件直接设计曲面;

  5、鼠标点击曲线工具就可以开始绘图,支持圆形,支持多边形,支持曲线打断;

  6、提供多种曲面生成方式,支持投影倒面、包裹到面、沿面上线排线;

  7、支持沿曲面偏移曲线、曲面曲面(平面)交线、曲面(组)边界线;

  8、支持曲面流线、曲面上画线、曲面分模线、面板高光切割;

  9、绘制圆:径向两点圆、两点半径圆、三点圆、圆心半径圆、截面圆;

  10、绘制2次曲线:自定义、过顶点、过焦点;

  11、借助曲线生成:两视图构造曲线、中位线、空间镜像线、拉伸曲线;

  12、借助曲面生成:沿面上线排列、面板高光切割、套用UV曲线、建立U曲线、加工边界线。
