CAD迷你家装 V2022R1 最新版

　　CAD迷你家装最新版是一款小巧的CAD绘图软件，集家装户型设计、陈设、给排水、电气灯光、采暖空调等所有功能于一体，支持多窗口、极速浏览DWG图纸，支持并兼容AutoCAD从R14到2012所有版本的格式。需要的赶快来下载吧。

　　软件特色

　　几乎不用学习就能快速完成包括户型、家居、水电采暖等全套设计图

　　1、软件小巧灵活，CAD迷你家装电脑版完全兼容从AutoCAD14-2016各版本的DWG格式；

　　2、集家装户型设计、家居陈设、给排水、电气灯光、采暖空调等所有功能于一体，相比传统CAD，可大幅提高效率；

　　3、软件简单易用，即可作为室内设计师的专业工具，又能满足普通用户制作自己的家装设计方案。

　　软件功能

　　1、CAD迷你家装支持多窗口、极速浏览DWG图纸；

　　2、支持并兼容AutoCAD从R14到2012所有版本的格式；

　　3、支持转PDF文件、打印、尺寸、坐标、测量和CAD云字体自动适配下载；

　　4、支持按尺寸精确绘图、编辑、以及图形的组合、分解，复制粘贴、填颜色;转存为图片、打开、插入图片等等；

　　5、支持布局、图层、云线、坐标标注、截图、共享协同等。

　　新版改进

　　1、完善了图形的各种功能。

　　2、简洁明了的全新界面。

　　3、文字、线型、颜色等应用更加丰富且简单。

　　4、解决了少部分电脑由于VC库不兼容而打不开的问题。

　　使用方法

　　五步快速绘制室内 CAD 平面图

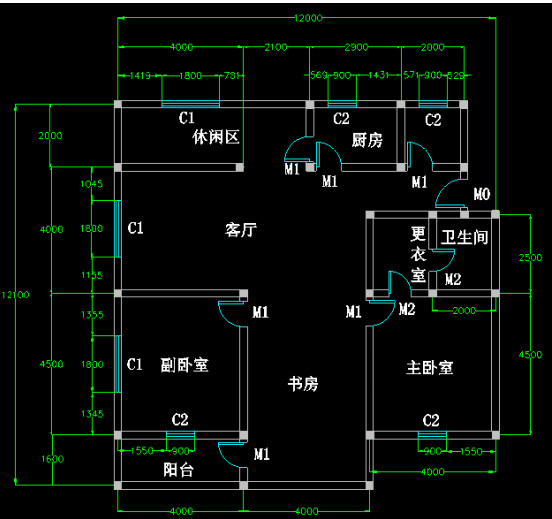

　　项目：室内 CAD 平面图如下图所示：

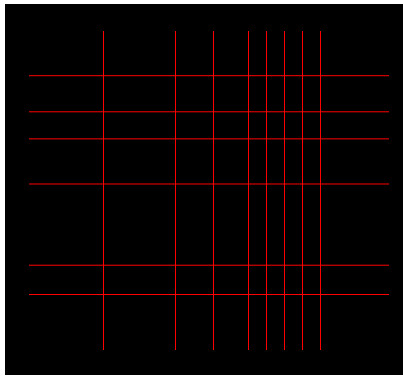

　　步骤一：按尺寸绘制轴线

　　使用 画初始轴线，再用 把其他轴线按尺寸画完。

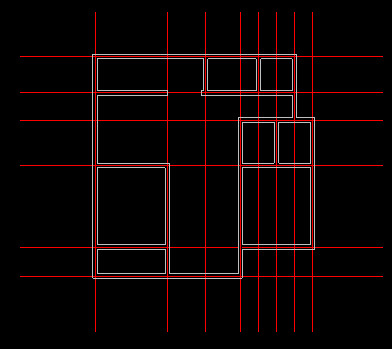

　　步骤 2：沿轴线绘制墙体

　　此图墙宽度均为 240。使用CAD迷你家装 ，墙宽度选 240，沿轴线将墙画出。

　　步骤 3：在墙上自动插入窗

　　窗定位：算出窗中心点位置，用 和 画出辅助的轴线;再使用 ，选择窗宽度，在正确位置插入窗。（C1 窗宽 1800，C2 窗宽 900）关闭轴线的图层检查一下：

　　步骤 4：在墙上自动插入绘制门

　　使用 ，选择门的宽度，在墙体上添加门。（M0 门宽 900，M1门宽 800，M2 门宽 700）

　　步骤 5：添加构造柱、文字注释、尺寸标注

　　使用 添加构造柱

　　使用 添加文字注释

　　使用 添加尺寸标注

　　后续工作：在此户型图上布置家居、绘制厨卫、给排水、电气、空调通风等平面设计图，请见后续教程。

　　更新日志

　　1、大幅度提高图纸打开速度，解决大型图纸打开难的问题；

　　2、新增图纸对比功能，快速查看图纸差异；

　　3、右上角增加帮助功能，快速找到解决办法；

　　4、优化查找文字功能，更好查找文字；

　　5、修复部分偶发BUG。
